SA-02多双通道振动分析

SA-02多通道信号分析仪介绍

1 该分析系统有1/1 1/3 和1/12 倍频程分析功能

 2 支持高达32个通道(采用2个SA-02M型相连)

3 容许在多通道中作高频分析 可直接连接传感器

4 能采用广泛的分析软件,定制软件 容易操作

SA-02 分析结果实例显示

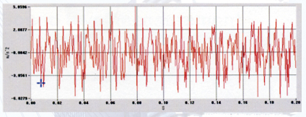

SA-02时域波形

显示采样数据(FFT分析点数)的时域波形,当进行时域波形记录时,能显示出整个记录周期的波形，也能对来自记录波形的各种参数作附加处理。

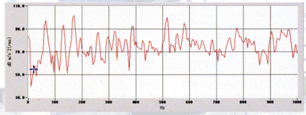

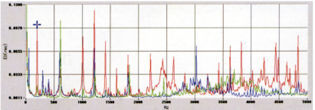

SA-02FFT分析

当一个似乎有不规则图象的复合信号用快速傅立叶变换（FFT）进行分析时，能识别出一些特征。这种技术对于检查音频信号特别有效并广泛地应用于声学和振动信号分析，例如对汽车和家用电器作质量评估和对预示问题不寻常声音作检测等等应用

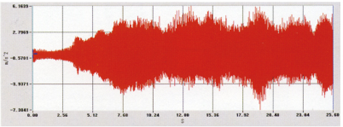

SA-02时域波形记录

此项功能容许在个人计算机的内存中存储时域波形。所获得的记录时间取决于个人计算机的存储能力、通道数和频率量程。

SA-02功率谱图和倍频程图

用功率谱和倍频带分析结果，时间能在水平轴上描绘出并用不同的颜色能在垂直轴上描绘出声级电平和频率。

SA-02传递函数和相干函数

传递函数指示为在频率范围内输入信号和输出信号两者间的比率。它显示为振幅和相位。相干函数决定了在频率范围内两种信号间的相似性。它表示为0和1两者之间任一数字值。就一个给定频率而论，当此值接近0时两种信号间的相关性是低的。趋向接近1的较高值指示两种信号间的相似性。相干函数用来评估传递函数结果。它对于S/N比率测量和声源影响比率的确定等应用是有效的

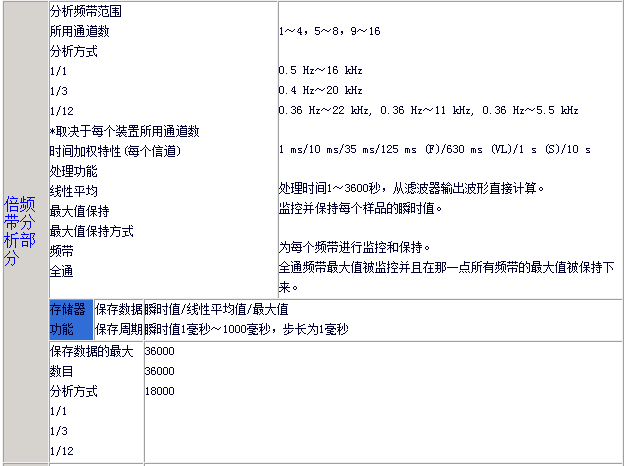

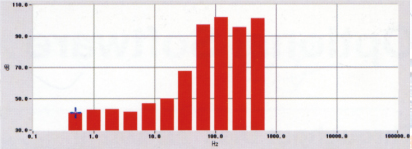

SA-02倍频带分析

一个倍频程规定为频率比为1/2的两点间的间隔。因此，一个倍频带宽滤波器应是此处上限频率为下限频率双倍的滤波器。当用于评估噪音级或者振动级而进行分析和采取对策时，通常采用倍频带滤波器（1/1倍频程，1/3倍频程，1/12倍频程）提供对人们感觉力相关性。

SA-02重迭显示

一些FFT分析结果能在显示屏上有层次地显出。这对于判断条件前后或者对数据进行可视的及格和不及格评估非常有效的。

RION SA-02可选软件：

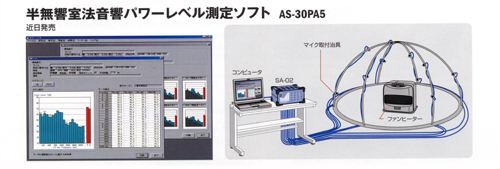

RION SA-02半消音室法声功率级测量软件AS-30PA5

按照消音室或者半消音室中声功率级测量方法的标准，测量1/3倍频程声功率级

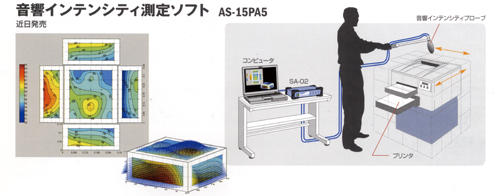

RION SA-02声强测量软件AS-15PA5

计算出声强，然后进行图形处理
可显示频谱、频带级、声强谱的矢量线图、包络线图、网格图、声强级

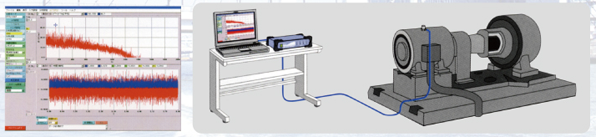

RION SA-02追踪分析软件 CAT-SA02-Order

将转速数据以及噪音、振动数据同时记录下来，分析对象物的旋转次数比。
表示方法可选择3维地图、坎贝尔线图、RPM-级表示等

RION SA-02 AS-14PA5功耗因素测量软件

用悬臂方法或者中心激励方法，测定样品条频率响应。按照半功率带宽方法，谐振特性被用来确定样品的功耗因素和Young’s（杨氏）模数(或者剪切系数)。 能支持自动测量（包括恒温腔的温度控制）

当为非约束复合阻尼进行振动衰减试验时，用任选软件来支持阻尼材料特性的Monogram显示。

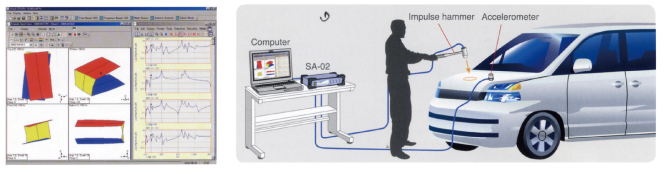

RION SA-02模态分析软件 ME SCOPE VES

容许把SA-02和此模态分析软件直接连接在一起。
用箭头把每个通道的测量点和方向在屏幕上显示出来，以便容易地检测下一个测量点。
能以一些步骤生成采用特技显示的分析。

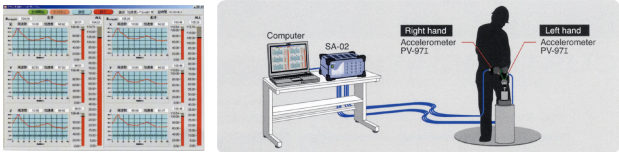

RION SA-02手臂振动测量软件 CAT-SA02-HT

可采用的标准：ISO 8041 人对振动的响应----测量使用仪器
               ISO 5349-2 机械振动----人暴露在由手-传播的振动下的测量和评估----第二 部分：
在工作场所测量的实用指导
同时地为X、Y和Z三轴测量的频率加权加速度均方根值。根据这些值，此软件确定三轴的组合值。

RION SA-02建筑机械声功率电平测量系统? CAT-SA02-CPWL

孤可采用的标准：ISO 4872 声学----室外使用的建筑机械发出的空气传播噪音的测量----确定与噪音限度依从的方法
ISO 6395 运土机械---声功率电平的确定---动态试验条件
ISO 6393 运土机械---声功率电平的确定---稳态试验条件
采用一个Excel 宏(Excel macro)，能测量建筑机械的声功率电平。

RION SA-02包络分析软件 CAT-SA02-ENV

为诊断轴承问题而设计的。
包络分析能生成等距的顶点。
当知道了轴承部件尺寸、滚转元件数、轴转速（rpm)和其它参数时，对准顶点的主频率能用来查明出问题的位置

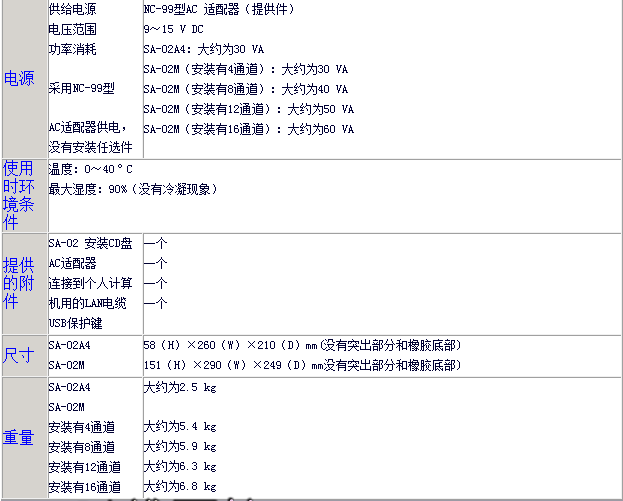

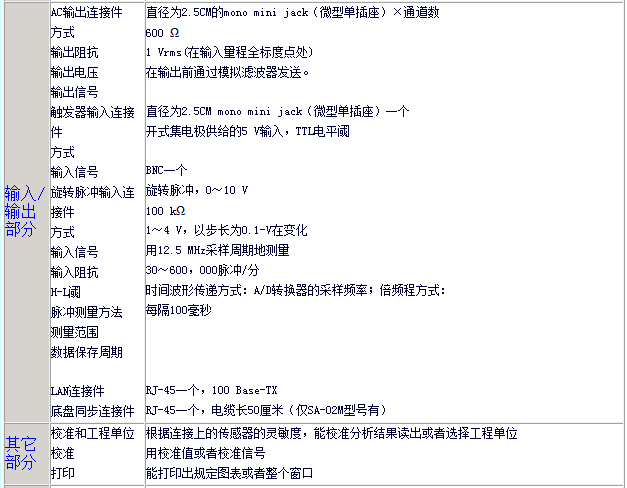

RION SA-02硬件任选项

RION SA-02建议采用的计算机配置
