产品描述：

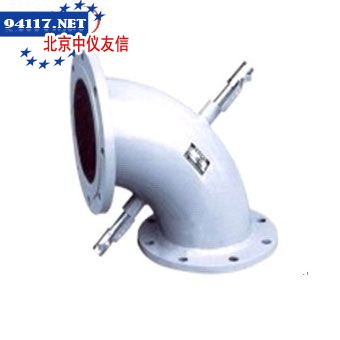

TYWG弯管流量计安装在工业管道的自然拐弯处或水平直管上，无附加压力损失、测量重复性好，适用于工作压力低、介质温度高、介质脏污、机械振动强、流量大等流体工况复杂的场合。
原理：流体在某一温度某一压力的条件下流过一个管道，当其流经转弯时，该流体将做相应的圆周旋转运动。根据流体强制旋流理论，流体在管道内作圆周运动与固体在空间状态下作圆周运动类似，因此流体必然会产生惯性离心力，该离心力的大小与流体的流速、流体的密度以及作圆周运动的曲率半径（也就是弯管传感器的曲率半径）等因素有关。
由于弯管传感器曲率半径是已知的，流过弯管传感器的流体密度又可通过对流体的温度、压力等参数的测定利用主机的计算机准确地求得，因此在弯管传感器上产生的离心力的大小就只是流体流速的函数。只要测出离心力的大小，就可测出流体在管道内的流速，将流速乘以管道的截面积和流体的密度，流体的流量即可计算确定。
技术参数：
式①给出了流过弯管流体的平均流速和差压值的函数表达式：
V=a[（P1-P2）/ρ]β--------①
其中：V－－－流体的平均流速；
a－－－综合流量系数，a＝f（弯管弯径比、雷诺数、介质动力粘度、管道粗糙度等），其中尤以弯径比的影响最为重要:
P1-P2-----弯管内、外侧压力差；
ρ－－－－流体的密度；
β－－－－指数；
计算出平均流速V,就可得出计算流量的函数表达式:
Q=S*V*ρ-----------②式中：
S－－－－弯管横截面积；
V－－－流体的平均流速； 适用范围
1、公称直径：25mm≤DN≤2000mm
2、公称压力：PN≤10MPa
3、介质温度：t≤450℃(t>450℃订货时通知)
4、雷诺数范围：ReD＞104
5、精度等级：1级，1.5级
6、R/D≥1.25
结构形式
弯管流量计的一次传感元件——弯管传感器依安装管线上的不同分为如下三种：
90°弯管传感器——用于工艺管线90°转弯连接处，替代原弯头
180°弯管传感器——用于直管线上，替代部分直管段
135°弯管传感器——用于工艺管线135°转弯连接处，替代原弯头
