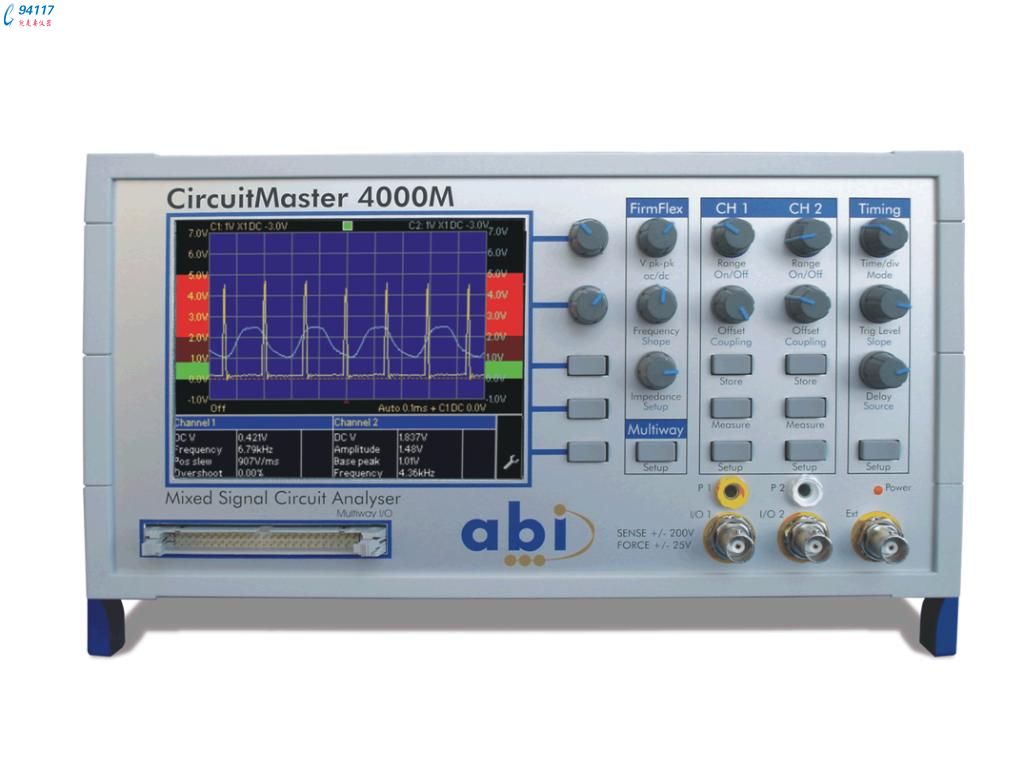

英国ABI电路板故障测试仪CM4000M特点:
出了精密信号测量之外,CircuitMaster 能够以两种检测方法来测量节点。使用独特的FirmFlex功能,当电路被驱动以后,分析节点的“强度”并且给出它的连通性和电路驱动能力的相关信息。无源阻抗分析功能可以显示节点的动态阻抗(V-I)图像。CircuitMaster 有40线I/O,涵盖了绝大多数的IC和连接器的测量。利用它所有的功能,在普通被动测量基础上的高端应用使得它在研发、制造、检修和维修领域成为您的最佳选择。
测量功能
2个主I/O通道
40线多路连接器
2个脉冲输出,外触发输入
200V直流电压和精确万用表,全自动范围调整
数字和图像电压显示
对实际值和目标值的分析
100MHz交流波形和设计停止指示功能,全自动范围调整
ERS模式下单个信号采样50MS/s到5GS/s
自动波形测量分析
与当前波形或预存储波形比较
检测功能
有源和无源的FirmFlex节点阻抗检测
对实时电路连接性检测和节点驱动源确定的主动检测
两通道可进行实时比较
校验电路的设计和装配
图像显示和自动范围调整
能应用于报废或短路的PCB
可变的激发波形,峰值和源阻抗
2个门触发器的触发脉冲输出
信号处理软件
可选择测量电路的种类
可实时存储测量结果
允许误差的测量结果和储存值的比较
直流、交流、交直流信号的显示
预先调整电路种类逻辑,低电压逻辑,单级模拟和双级模拟等
直流信号特征,电压,温湿,噪声,谐振,预调逻辑等级等
交流信号特征,波形,峰值,频率等
设备组成
彩色宽视角TFT液晶显示屏
2个模拟通道
4个数字输出通道
2个脉冲输出通道
40线测试连接夹
脚踏板以方便单手操作
USB接口进行数据存储和升级
可选的校准工具和示范PCB板
