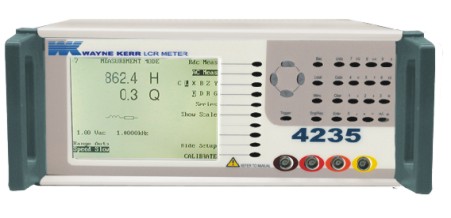

台湾益和 LCR电表METER4235/4236/4237特點說明
.0.1%基本精確度
.測試頻率最高可達1MHz
.頻率設定解析度達5 Digits
.提供完整的測試功能
.直覺式人性化操作介面
.GPIB介面
.無法抗拒的功能/價格比
量測功能 : 台湾益和 LCR电表METER4235/4236/4237 | ||
量測參數 | lzl、lYl、θ、R、X、G、B、L、C、Q、D、ESR、DCR | |
等效電路模式 | 串聯/並聯 | |
Mathematical Functions | absolute percent deviation | |
量測信號 : | ||
頻率範號 | ||
4235 | 20Hz~200KHz | |
4236 | 20Hz~500KHz | |
4237 | 20Hz~1MHz | |
頻率微調解析度 | 5 Digits | |
頻率輸出精準度 | ±0.005% | |
輸出阻抗 | 100Ω | |
AC信號位準 | 10mV至2V rms (1m Vrms解析度) | |
精準度 | ±2.5% | |
量測範圍 | ||
|Z| R X | 0.1mΩ~100MΩ | |
|Y| G B | 10nS~1000S | |
C | 0.001P TO > 1F | |
L | 0.1nH~100KH | |
D | 0.0001~9.9999 | |
Q | 0.1~9999.9 | |
θ | -180º~+180º | |
DCR | 0.1mΩ~100MΩ | |
△% | -999.99%~999.99% | |
基本精確度 | ±0.1% lzl、R、X、lYl、G、B、C、L | |
量測速度 | ||
DC | AC | |
Max : | 30mS | 75mS |
Fast : | 60mS | 150mS |
Medium : | 120mS | 450mS |
Slow : | 500mS | 600mS |
LCD顯示器 | 320x240 dot-matrix display | |
偏差校正功能 | ||
Zero OPEN / SHORT : | 避免夾具或治具上的雜亂電阻引起誤差 | |
比較器 | 依主參數或次參數設定上下限 | |
其他功能 | ||
設定資料存檔 | 內建式記憶體, 可儲存64組Multi-step設定 | |
斷電自動存檔 | 當關閉電源或斷電時, 設定資料將自動存檔且於下次開機時回復。 | |
Interface : | Hler、GPIB | |
其他規格 | ||
使用電源 | ||
輪入電壓 | 90~132Vac or 198~264Vac(可切換) | |
頻率 | 47~66Hz | |
測試環境 | ||
操作溫度 | 10ºC to 45ºC | |
相對溼度 | <95º at 40ºC | |
尺寸與重量 | ||
高度 | 150mm | |
寬度 | 340mm | |
深度 | 460mm | |
重量 | 6.5kgs |
