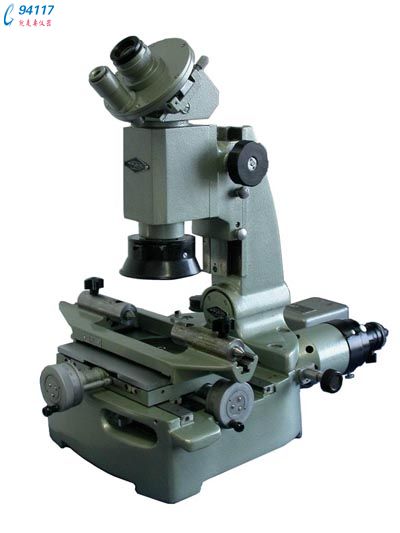

小型工具显微镜JGX-1型国产 小型工具显微镜JGX-1型

小型工具显微镜JGX-1型简介

小型工具显微镜是以影像法为测量原理的具有繁用性的精密光学计量仪器之一。测量范围广、精确可靠、操作方便。因而特别适用于精密机械制造与工具制造工业。
其主要使用范围如下：
1、测定形状样板，样板刀等按照直角座标进行测定：如果在仪器上配用附加的投影设备，即可当作轮廓投影仪使用，可以用于先画好的轮廓与投影轮廓进行比较。
2、测定螺纹，螺纹的中径、外径、内径的测定，测定螺距，螺形角，螺形角对螺纹轴的轮廓位置和螺纹形状（齿面的圆整性平坦性，平直性等。）
3、测定角度，测定螺纹梳形车刀，螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状样板的角度等。
本仪器也可作为观察显微镜使用，例如作表面光洁度检定及其他灯类似工作。
本仪器可配用特殊设备与附件，并可变换不同的放大倍数对于形状复杂或微小工件的测定极为方便。

小型工具显微镜JGX-1型技术参数
1、分度值
（1）测微鼓轮的分度值：0.01mm
（2）测角目镜中的角度分度值：1’
（3）轮廓目镜中的角度分度值：10’
（4）立杆倾斜度尺的分度值：1°
2、测量范围
（1）纵向行程
应用测微螺杆：0-25mm
应用测微螺杆及量块：0-75mm
（2）横向行程
应用测微螺杆：0-25mm
测角目镜角度分度范围：0-360°
轮廓目镜角度分度范围：±7°
显微镜立柱侧向倾斜范围：≈±12°
3、显微镜悬臂伸出长度：≈83mm
4、工作台和物镜之间距离：最大130mm
5、顶针架所允许的工件长度
（1）不大于ф25的工件：最长220mm
（2）不大于ф55的工件：最长100mm
6、外形尺寸
（1）宽：350mm
（2）长：600mm
（3）无投影设备时之高：530mm
（4）有投影设备时之高：730mm
7、重量
（1）仪器重量：20KG
（2）投影设备重量：5.5KG

仪器的成套性：
1、仪器主体：1台
2、一般用照明设备：1件
3、测角目镜：1套
4、带测角目镜照明用2W6V灯具：1套
5、3X物镜：1只
6、25mm量块：2块
7、反射照明用8W6V灯具：1套
8、10VA-6V/220变压器：1只
9、顶针架：1套
10、V型支架：1对
11、压板：1套
12、定焦杆：1件
13、鉴定合格证：1份
14、产品说明书：1份
备件：
1、玻璃工作台：1块
2、6V2.1W磨砂小灯泡：10只
