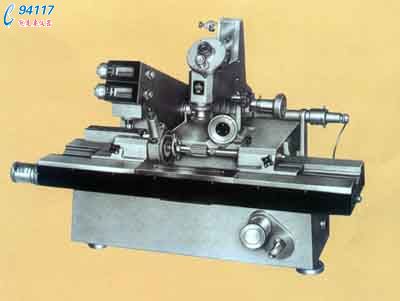

万能工具显微镜19JA简介

规格： 1、测量范围与分度值
（1）X、Y坐标
测量范围：X—200mm
　　　　 Y—100mm
分度值（投影读数）：0.001mm
（2）瞄准显微镜
立臂倾斜范围：±各15度
分度值：10分
（3）测角目镜分度值：1分
（4）轮廓目镜
分度值：10分
园弧分划板：曲率半径R 0.1—100mm
螺纹分划板：普通螺纹螺距t 0.25—6mm
（5）光学分度台
分度值（投影读数）：10秒
（6）光学分度头
分度值：1分
（7）光学定位器
测头直径（实际直径值的极限：ф3±0.1mm
检定误差≤0.0005mm）
测量力：8—14克
最大测量深度：15mm
（8）玻璃工作台
玻璃台面尺寸：215*130mm
（9）顶针架
最大夹持直径：ф100mm
最大夹持长度：被测件直径≤55mm时 750mm
　　　　　　 被测件直径>55mm时 600mm
（10）高顶针架
最大夹持直径：ф180mm
最大夹持长度：600mm
（11）V形架
左V形架前后调节范围：前后各5mm
右V形架高低调节范围：向上15mm
　　　　　　　　　　 向下3mm
（12）最大承载量：40公斤
2、瞄准显微镜光学参数
物镜放大倍数标志值：1X、3X、5X
（1）总放大倍数
用测角或轮廓目镜：10X、30X、50X
用双像目镜：15X、42X、65X
（2）物方视场（mm）
用测角或轮廓目镜：ф20、ф6.6、ф4
用双像目镜：ф13、ф4.7、ф3
（3）工作距离（mm）
用测角或轮廓目镜：78、75、48
用双像目镜：35、70、46
万能工具显微镜19JA仪器精度
温度要求：
（1）工作室的温度为20º±2ºC
（2）工作室的温度变化每小时不超过1ºC
（3）被测件和仪器的温度差不超过0.5ºC
在满足所规定的温度要求的条件下，仪器有如下的保证：
（1）X、Y座标
用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
仪器的分划尺不作修正时：X不大于0.0035mm
　　　　　　　　　　　　 Y不大于0.0025mm
仪器的分划尺按修正表进行修正时：
　　　　　　　　　　　　 X不大于0.0025mm
　　　　　　　　　　　　 Y不大于0.0015mm
4、变压器
（1）电源频率50Hz
（2）功率100W
（3）输入电压220V
（4）输出电压6V
5、仪器重量、外形尺寸
主机重量：250kg
外形尺寸（X*Y*Z）：980*1020*640mm
