产品描述：

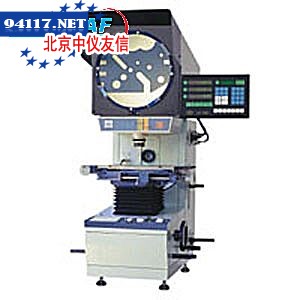

PDP-3007Z测量投影仪
产品介绍：
测量投影仪PDP-3007Z型能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板，冲压件，凸轮、螺纹、齿轮、成型铣刀等。正像数字式测量投影仪 PDP-3007Z型是光、机、电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。测量投影仪广泛用与机械、仪表、电子、轻工等行业；院校、研究所在地及计量检定部门。
仪器光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差<0.08%；座标测量示值误差可达（3+L/75）um。L为被测长度（单位：mm）；仪器配有专用微机型打印和脚踏开关，数据输出和采集十分方便。
测量投影仪
技术参数：
1、工作台：
金属台面尺寸（mm）：260*152
玻璃台面尺寸（mm）：125*100
X座标行程（mm);75
Y座标行程（mm）：50
Z座标行程（mm）：90（调焦）
仪器测量精度（um）：3+L/75
X，Y座标数显解析度：0.001mm
2、投影屏：
投影屏尺寸（mm）：φ312，使用范围> φ300（刻有米字线）
投影屏旋转范围：0-360º
旋转角度数显解析度：1’或0.01º
3、物镜
|
放大倍数 |
物方线视场（mm） |
物方工作距（mm） |
|
10X（必备） |
φ30 |
77.7 |
|
20X（选购） |
φ15 |
44.3 |
|
50X（选购） |
φ6 |
24.5 |
|
100X(选购) |
φ3 |
25.3 |
4、数据处理系统：DC-3000多功能数显表，全中文显示，可做多点采样，座标旋转，点，线，圆，距离，角度测量。
5、仪器照明；透射与反射照明光源均为24V150W卤钨灯
6、仪器电源：110V/220V（AC），50/60HZ，总功率400W
7、冷却方式：强制风冷（3只轴流风扇）
8、外形尺寸（长*宽*高）mm :770*550*1100
9、仪器重量（KG）：120
测量投影仪
选购件：
1、物镜：20X、50X、100X
2、光学寻边器
3、标准放大图胶片
4、旋转工作台
5、微型打印机
6、测量尺
7、工件压板
8、顶针架、V型架
9、滤色片（兰色、绿色）
