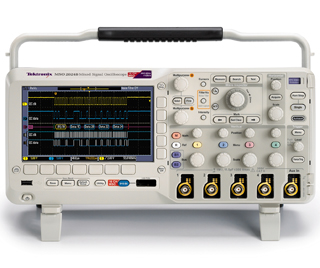

5,000 wfm/s 的最大波形捕获速率 成套高级触发 200, 100 MHz 带宽型号2 条模拟通道和4 条模拟通道型号16 条数字通道(MSO 系列)所有通道上1 GS/s 的采样率所有通道上1 M 点的记录长度 泰克DPO2014B数字荧光示波器简便易用功能
Wave Inspector? 控制功能,轻松导航和自动搜索波形数据FilterVuTM可变低通滤波器,可以去掉不想要的信号噪声,同 时捕获高频事件29 种自动测量和FFT 分析,简化波形分析TekVPI? 探头接口支持有源探头、差分探头和电流探头,自 动定标和确定单位7 英寸(180 mm) TFT-LCD 宽屏彩色显示器体积小,重量轻- 仅厚5.3 英寸(134mm),仅重7 磅14 盎 司(3.6 公斤) 泰克DPO2014B数字荧光示波器连接能力
前面板上提供了USB 2.0 主机端口,迅速简便地存储数据 后面板上提供了USB 2.0 设备端口,简便地连接PC 或直接打印到兼容PictBridge? 的打印机选配10/100 以太网端口,用于联网和视频输出端口,把示 波器显示画面导出到监视器或投影仪上功能 优点 最多4条模拟通道和16条数字通道 在一台仪器上分析模拟信号和数字信号,在系统级调试复杂的设计。 完整的整套触发功能 超过125种触发组合,包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发,迅速捕获异常信号。 Wave Inspector?旋钮 简便地搜索、标记和浏览长记录长度,发现事件所有发生时点。 自动测量 29种自动测量和FFT分析,简化被测器件分析。 并行总线触发和分析 (MSO系列) 自动触发、解码和搜索,迅速调试并行总线。 串行触发和分析选项 自动触发、解码和搜索,迅速调试常用串行总线 – I2C, SPI, CAN, LIN和RS-232/422/485/UART。 TekVPI?通用探头接口 在示波器与探头之间实现智能通信,直接连接电流探头(包括ac/dc)、差分探头和单端有源探头。 五年保修 与竞争对手的示波器相比,节约更换成本和维护费用!
? |
