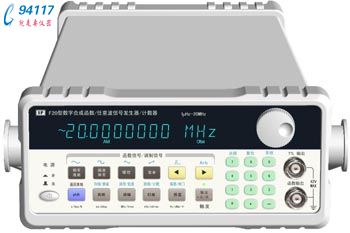

SPF20型数字合成函数/任意波信号发生器/计数器是一台带有微处理器的数字合成信号发生器，同时具有 100MHz 的等精度频率计数器功能。本机采用现代直接数字合成技术设计制造，与一般传统信号源相比，具有高精度、多功能、高可靠性和其它一些独特的优点.
SPF20信号发生器主要特点：
采用直接数字合成技术（DDS）
全部功能导电按键控制，操作简便，频率、幅度可直接数字设置，亦可用调节旋钮设置 。
数字合成多种波形输出、失真极小，满足各种应用需要 。
100MHz 频率计数器，温补晶振。 RS232 接口标准配置，IEEE-488接口、USB接口可选配 。
表面贴装工艺生产，独特的多层线路板大规模集成，高可靠性 MTBF ＞ 10000h 。
新型金属机箱，屏蔽性好，外观新颖。
SPF20信号发生器产品主要技术指标：
|
输出频率 |
1μHz～ 20MHz (正弦波、方波)
1μHz～100kHz (其余波形) |
|
输出幅度 |
1mVp-p～10Vp-p (50Ω负载)
2mVp-p～20Vp-p(1MΩ负载) |
|
输出波形 |
正弦波、方波、脉冲波、三角波、锯齿波、 TTL 脉冲波、点频、扫频、调频、调幅、脉冲串、 FSK 、 PSK 猝发等波形,多种调制 AM 、 FM 、 ASK 、 FSK 、 PSK (机内预存 32 种波形) |
|
正弦波失真 |
≤ 0.1% (f:20Hz～100kHz) |
|
波形长度 |
8～16000 |
|
波形幅度分辨率 |
12bits |
|
采样速率 |
200Msa/s |
|
正弦波谐波抑制 |
-50dBc |
|
方波升降时间 |
≤ 15ns |
|
脉冲波占空比 |
0.1%～99.9% (频率≤10kHz) |
|
1%～99% (10kHz～100kHz) |
|
频率分辨率 |
1μHz |
|
频率精度 |
≤±5×10-6 |
|
幅度最高分辨率 |
2μVp-p (高阻) ,1μVp-p (50Ω) |
|
幅度误差（精度） |
≤± 1%+0.2mV (频率1kHz正弦波) |
|
输出平坦度 |
± 10% |
|
偏移范围 |
± 10V |
|
偏移最高分辨率 |
2μVp-p(高阻) ,1μVp-p (50Ω) |
|
偏移误差（精度） |
≤± (5%+10mV) 信号幅度≤2Vp-p(高阻) |
|
≤± (5%+20mV) 信号幅度>2Vp-p (高阻) |
|
调幅调制度 AM |
1%～120% 可任意设置 |
|
相位调节范围（PSK） |
0.1～360.0 度 |
|
相位调节分辨率 (PSK) |
0.1 度 |
|
任意波插件（选用件） |
频率范围 |
1μHz～100kHz |
|
输出波形长度 |
8～16000 点 |
|
幅度分辨率 |
10bits |
|
双路插件（选用件） |
频率范围 |
1μHz～20kHz |
|
输出幅度 |
2mVp-p～20Vp-p |
|
失真度 |
≤ 1%(输出幅度2Vp-p，f=1kHz) |
|
输出阻抗 |
600Ω±5% |
|
方波前后沿 |
< 10μs |
|
A/B正弦信号相位差范围 |
0.0～360.0度 |
|
A/B正弦信号相位误差 |
-0.5度～+0.5度 (频率< 2kHz) |
|
输出波形 |
正弦波、方波、三角波、正负锯齿波 |
|
计数器 |
测频范围 |
1Hz～100MHz |
|
计数容量 |
≤ 4.29 × 109 |
|
时基 |
标称频率 |
10MHz |
|
稳定度 |
优于 ± 1 × 10-6 |
|
显示 |
12 位 VFD 荧光显示 |
|
其它 |
可存储/调用 10 组输出状态。带RS232接口，可选配GPIB、USB接口 |
|
外形尺寸 |
255mm×370mm×100mm |
|
重量 |
3.5kg |
|
