CL-500A 分光辐射照度计

CL-500A 分光辐射照度计

CL-500A

用于在照明现场和实验室环境测量光源的三刺激值、色度、色差、显色指数、相关色温及照度。

产品信息

CL-500A是柯尼卡美能达推出的首款轻便、手持式的分光辐射照度计。凭借先进的光学传感技术和创新的设计，CL-500A可用于评估新一代光源如LED、OLED、有机EL照明的显色指数、照度、色度、相关色温等参数。

无论在实验室研发还是照明现场测量，CL-500A都可以满足使用，为用户提供便携轻松的操作体验。CL-500A运用了分光原理，内置光栅和传感器阵列使其可以对光源光谱进行分析，通过光谱数据公式计算光源的显色指数。显色指数是对光源的光谱属性和光品质定义的重要评估标准。用CL-500A可以测量得到一般显色指数Ra和特殊显色指数R1~R15。用传感器阵列的另一个好处是可以复现光源的光谱图，对如LED、OLED、高压灯这类波峰能量集中、半波宽较窄的光源的光谱图有很好呈现。

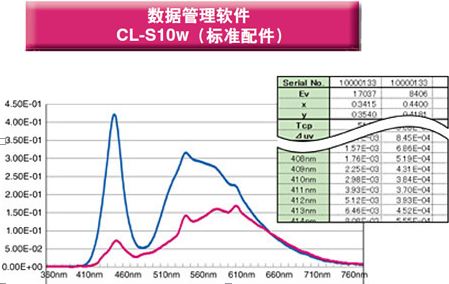

CL-500A不但可以测量显色指数，还可测量照度(lx)、色坐标(1931xy, 1976u'v')、相关色温T?uv、三刺激值XYZ、特征波长λ、色纯度Pe、色差值。通过随机附送的软件CL-S10w，可连接电脑显示光源的显色指数评估图、色温色坐标图、光谱数据等。针对同一批次LED也会出现较大色差的问题，软件提供按颜色对LED分级的功能。

可通过电脑软件CL-S10w，连接最多10台CL-500A同时进行多点测量，方便用户对环境的照度均匀性、光源色温进行跟踪评估。

产品特点

测量显色指数

很久以前，人类就把物体并排放在自然光（太阳光）下观察，比较各种颜色。尽管火把、蜡烛、白炽灯以及其他光源也都用来照明，但一直只有在自然光下比较颜色才是标准做法。

除了荧光灯，最近LED（发光二极管）也已被用作照明灯。物体在这些光源下显示的色貌与其在自然光下原色貌进行比较，两者的接近程度就是光源的"显色性"。

光源显示的色调越接近自然原色，其显色性就越好（或越高）。显色指数是对灯或其他光源显色性的量化结果，旨在提供客观标准。显色指数表示被测光源和标准光源※ 的接近程度。最大值为100。显色差异越大，值越小，说明被测光源显示的颜色和自然原色的差距越大。

*

标准光源和被测光源的色温相同。（光源的黑体轨迹与太阳光对应。）

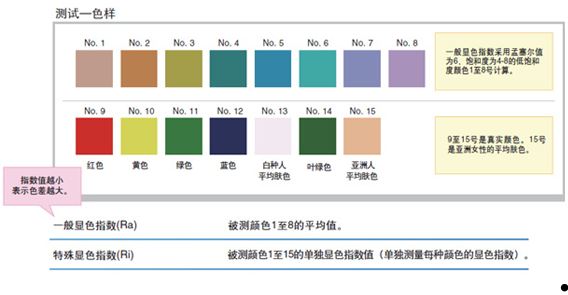

显色指数包括一般显色指数(Ra)和特殊显色指数（R1至R15）

显色指数采用直观显示，便于理解。被测光源和标准光源的色差一目了然，条形图显示一般显色指数Ra（特殊显色指数R1至R8的平均值）和15种特殊显色指数（R1至R15）。

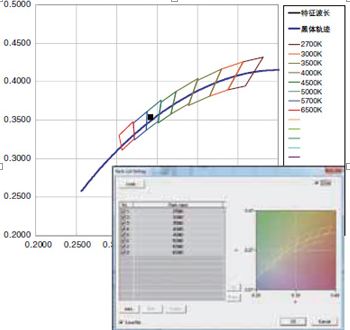

针对LED行业普遍关注的按颜色分级的问题，CL-500A配备软件可提供LED色度分级的功能。

小型轻巧的手持式

主机大小为70×83×165 mm，仅重350g的手持式，方便携带，可进行手持测量。另外，上下均有三脚架固定螺孔，可与支架装置轻松组合。

标配Excel? 附加软件

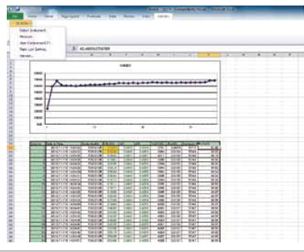

简便易用的Excel? 附加软件

直接将CL-500A测量数据读入到Excel表格中。然后可使用Excel的功能轻松执行数据处理。

因为峰值波长便于观察，所以光源分类和分级便于操作且精度更高。此外，1nm的数值数据也可通过列表形式显示。

多点测量功能

数据管理软件CL-S10w可用于控制多达10台CL-500A进行多点测量。使用SDK软件还可进一步增加数量。

符合JIS和DIN标准

CL-500A符合DIN 5032第7部分B级标准和JIS C 1609-1:2006 AA普通级标准， 是首款符合DIN和JIS两种标准的便携型分光辐射照度计。

可用于高速测量

使用SDK软件，可执行5次/秒的高速测量。

规格

*1

当测量速度模式设为快速模式时得到第7.6.3部分的响应时间

*2

对于585.3nm，使用587.6nm的校正波长进行替代测量

*3

根据本公司测试校准（零位校准后，温度变化在2°C以内）

*4

自动曝光时间设置（高精度）模式

*5

Ev（照度）为线性

*上述规格若有更改，恕不另行通知。

数据管理软件 CL-S10w(V1.1)的规格

 以上记载内容、规格及外观如有更改，恕不另行通知。

 以上出现的公司名称、产品名称均为各公司商标或注册商标。

选配件

遮光筒 CL-A11
