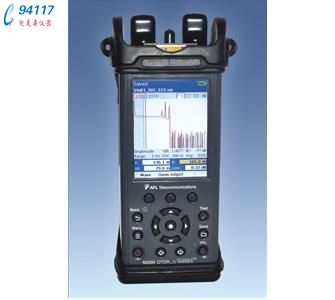

◇ 美国罗意斯 M200光时域反射仪OTDR产品说明
罗意斯推出超卓的M200是一台手持式OTDR重量轻于1Kg。配备多模，单模合共四波长型号以供选购。它设有短盲区和中间规格，M200适合测试建筑物（包括楼房和校园）网络或验证和寻障FTTX ＰＯＮ网络。以它的明亮，不反光屏幕适合於室内和室外操作。
M200 设有新的硬件／软件平台支援自动和手动设定，精确事件分析，双波长测试，光纤识别是采用罗意斯‛TR’测试接收器，丰盛文件名称和文件夹设置，6小时电池寿命，内置和可移除媒体资料的存储及USB接口。测试口的适配器是不需用工具松开，因此更换适配器时更快捷方便。特制的防震保护橡皮套另它更能坚固耐用。
测试的结果被存储在．SOR文件里，在电脑内SOR文件可被查阅，打印和分析，这软件是免费送给您。主机的固定软件，用家的设定和测试结果都被存储在不灭记忆里。因此M200尽管在一段时间内被除掉电池，但当它启动时，便会在瞬即间运行。
◇ 美国罗意斯 M200光时域反射仪OTDR产品特点
● 手持式，重量0.9Kg
● 850/1300/1310/1550 nm
● 1.5 m(典型值)事件盲区
● 22 dB(MM), 26 dB(SM)动态范围
● 可见光故障探测器 (650nm)
● 不需用工具松开，更换适配器(ST/SC/FC)
● Bellcore (GR-196), ．SOR文件格式
● 可更换CF记忆卡
● 鋰离子电池（电池寿命约6小时）
● 不反光屏幕适合於室内和室外操作
◇ 美国罗意斯 M200光时域反射仪OTDR产品应用
● 适合测试建筑物
● FTTX ＰＯＮ网络验证和寻障
● 快速探测故障位置
● 熔接核实
● 网络证明
◇ 美国罗意斯 M200光时域反射仪OTDR产品规格
|
M200规格 |
多模 |
单模 | |
|
发射器 |
激光 | ||
|
安全类别 |
一类（FDA 21 CFR 1040.10 和 1040.11） | ||
|
中心波长 |
850/1300 nm |
1310/1550 nm | |
|
波长宽度 |
20 / 30 nm |
20 / 30 nm | |
|
动态范围 (SNR = 1) |
22 dB |
26 dB | |
|
事件盲区1 |
1.5 m |
1.5 m | |
|
衰减盲区2 |
9 m |
9 m | |
|
脉宽3 |
10, 30, 100, 300 ns, 1, 3S |
10, 30, 100, 300 ns, 1, 3, 10S | |
|
区间 |
250 m ～ 64 km |
250 m ～ 208 km | |
|
数据点 |
直至16,000 |
直至16,000 | |
|
数据点距离 |
0.25m (区间 ≤ 4km) 区间 / 16,000 (区间 8km) | ||
|
群组反射指数 |
1.4000 ～ 1.6000 | ||
|
曲线文件格式 |
Bellcore GR – 196 版本1.1 | ||
|
曲线文件存储媒介 |
内置，不灭记忆和可更换CF记忆卡 | ||
|
曲线文件存储量 |
内置 100, CF记忆卡 1000 | ||
|
距离不确定 (m) |
(1 + 0.005% x 距离 + 数据点距离) | ||
|
可见光故障探测器 | |||
|
发射器 |
激光 | ||
|
安全类别 |
二类FDA 21 CFR 1040.10 和1040.11，IEC825-1:1993，EN60825-1:1994 | ||
|
波长 |
650 nm | ||
|
输出功率 (额定) |
0.8 mw | ||
|
一般规格 | |||
|
尺寸 （连象皮套） |
23 x 11 x 7 cm | ||
|
重量 |
0.9 kg (2 lb) | ||
|
工作温度 |
-10o ～ +50oC | ||
|
储存温度 |
-20o ～ +60oC | ||
|
相对湿度 |
0 ～ 95% (无冷凝) | ||
|
电源 |
鋰离子电池或110/220 VAC 适配器电池 | ||
|
电池寿命 |
约6小时 | ||
|
型号 |
说明 |
测试口适配器 |
|
M200-K-QUAD |
850/1300 nm多模和1310/1550 nm单模OTDR |
(2) ST, (2) SC 和 (1) FC |
|
M200-K-MM |
850/1300 nm多模OTDR |
ST和 SC |
|
M200-K-SM |
1310/1550 nm单模OTDR |
SC和FC |
