TY10光时域反射仪palmOTDR-S20c/xZX21

TY10

光时域反射仪palmOTDR-S20c/x

ZX21
光时域反射仪palmOTDR-S20c/x
订 货 号:zy383947 品    牌:美国信维ShinewayTech 产    地:中国 市 场 价: 折 扣 价: 发货周期:现货或5天内
加入购物车 支付宝购买 询价留言
分享到:分享到搜狐微博 分享给QQ好友 分享到爱分享 分享到白社会 分享到开心网 分享到人人网 分享到豆瓣 分享仪器
产品描述技术方案相关仪器最新上架商品咨询使用评价

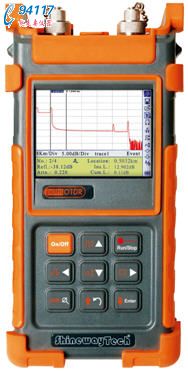

光时域反射仪palmOTDR-S20C/X特点


世界上最小的一款高性能OTDR


· 理想的LAN/WAN/FTTx 认证和故障解决工具
· 全面光纤测试应用:
       单模:1310/1490/1550/1625nm(带滤波器),最大45dB
       多模:850/1300nm,18/22dB
· FTTx在线测试,可穿通64路以上分路器测试:
       型号S16C/N和S20C/X(1625nm波长带滤波器)
· 可识别分路器和光纤末端
· 高效人机界面,掌上型轻量化设计(仅重1kg)
· 配置650nm可见光源
· 快速启动<5 秒
· 独特的热键设计:按键操作集成热键功能,快捷定位及分析事件点
· USB/RS232数据接口
· 1000条迹线存储(C型)
· Bellcore文件格式(.sor)
· TraceManager软件:轻松实现批量编辑、打印及单页多迹线打印功能
· 优化的供电设计:内置NiMH充电电池一次充电可支持8小时测量
· 防尘、防震设计(通过2米跌落试验)
· CE、FCC、FDA 认证


        ShinewayTech®palmOTDR/N系列掌上型光时域反射仪是一款独具匠心的光纤线路寻障分析产品,为光纤通信网测试提供了一种全新的应用方式,其稳定性和惊人的性价比在全球广受瞩目。
        其与传统OTDR相比,尺寸更加小巧,操作更为简洁,独特的热键功能使事件的浏览和分析更加快捷;功能齐全,全面满足单模(1310nm/1550nm)、多模(850/1300nm)光纤测试应用需求,支持平均/实时双测量模式;其多功能背包亦充分考虑到了野外作业和实验室测试的操作方便,可充分满足不同用户和各种现场测试需求,使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、认证、例检、抢修和维护中的首选工具


光时域反射仪palmOTDR-S20C/X开机启动时间小于5

palmOTDR/N系列从开启电源到进入界面并启动测试只需要不到5秒的时间,用户无需等待。

在线(可穿通分路器)测试


在线光信号检查功能

       如果被测光纤中存在通信光信号,OTDR是不能得到测试结果的,并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接网络设备(如SDH/WDM/PON)中正在工作的接收器或其他器件,也有可能会导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检查功能,在发出测试脉冲前,先检查所测试光纤中是否有在线的通信光信号存在并且显示检查结果,如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。
OTDR TraceManager 仿真软件

基于Windows PC机的软件可以在PC机上对测试迹线进行分析/编辑,也可根据用户需求生成不同形式的测试报告

●可浏览和分析所测试迹线文件;
●Bellcore文件存储格式;
●显示迹线,光纤事件,分析信息,
●测试参数等数据;
●单页单迹线或单页多迹线可选打印模式
●批量修改和批量打印功能
●波形差异对比功能
      在仿真模式中,可在同一窗口同时打
开多个波形,波形间的差异在同一窗
口显示出来,可以更容易地比较诸如
光纤老化原因所造成的参数改变。
●双方向分析测试功能



光时域反射仪palmOTDR-S20C/X技术指标

(1)
波长 (±20nm)
动态范围 (dB) (2)
事件盲区(m)
衰减盲区(m)
palmOTDR-M20A/N
850/1300
18/22
7(6)
20(6)
palmOTDR-S20A/N
1310/1550
24/24
10(5)
25(5)
palmOTDR-S20B/N
1310/1550
32/32
2.5
14
palmOTDR-S20C/N
1310/1550
38/37
2.5
14
palmOTDR-S20C/N+
1310/1550
45/43
2.5
14
palmOTDR-S16C/N
1625
37
1.5
10
palmOTDR-S20C/P
1310/1490/1550
38/37/37
2.5
14
palmOTDR-S20C/X
1310/1550/1625
38/37/37
1.5
10
测试范围 (Km) (3)
0.1, 0.3, 0.5, 1.3, 2.5, 5, 10@850nm;
0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40, 80@1300nm
0.3, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 240@其他
脉宽(4)
12ns, 30ns, 100ns, 275ns, 1µs@850nm;
12ns, 30ns, 100ns, 275ns, 1µs, 2.5µs@1300nm
5ns, 10ns, 12ns, 30ns, 100ns, 275ns, 300ns, 1µs, 2.5µs, 10µs, 20µs@其他
测量时间
15s, 30s, 1min, 2min, 3min
测距精度
±(1 m + 5×10-5×距离+取样间距)
衰减测量精度
±0.05 dB/ dB
反射测量精度
±4 dB
数据存储
C型:1000条测试曲线;A/B型:300条测试曲线
通信接口
USB/RS232
光接口
FC/PC (可互换SC, ST)
可见光源(该功能仅palmOTDR-S20B/NC/N型具有)
输出功率(dBm)
 ≥-3
测试距离(km)
5
通用指标
供电方式
双路供电:NiMH充电电池/ AC适配器
电池工作时间
一次充电后:连续操作≥8小时; 待机时间≥20小时
工作温度
0℃ ~ 50℃
保存温度
-20℃ ~ 70℃
相对湿度
0~95% (无结露)
重    量
1Kg
体积 (长×宽×厚)
220×110×70mm

注释:
(1)技术指标描述了用典型PC型连接器测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度;
(2)动态范围是在最大脉冲宽度、平均时间3分钟条件下测得;
(3)距离范围中160Km档和240Km档只对本仪表的B、C型有效;120Km档只对本仪表的A型有效;
(4)脉宽中5ns、10ns、300ns、10us档和20us档只对本仪表的B、C型有效;12ns和275ns档只对本仪表的A型有效;
(5)盲区测量条件:对A型,反射事件在2.1Km处,反射强度<-35dB,用30ns脉宽进行测量;对B、C型,反射事件在0.6Km处,反射强度<-45dB,事件盲区用10ns脉宽进行测量,衰减盲区用30ns脉宽进行测量;
(6)盲区测量条件:反射事件在1Km处,反射强度<-32dB,用12ns脉宽进行测量。

上述参数如有变化,恕不另行通知。

订购信息

标准配置:

主机、FC/PC激光连接器、充电电池、TraceManager软件光盘、数据传输线(RS232/USB)、AC适配器、便携软包、保修卡、CE证书、校准证书、快速操作手册

选件:

部件名称
部件编号
部件名称
部件编号
50米测试光跳线
P/N:AC-FJC-50-FC/FC
ST激光连接器
P/N:AC-CONN-ST-L
SC激光连接器
P/N:AC-CONN-SC-L
豪华型工具箱
P/N:AC-PB-40
购买提示

光时域反射仪palmOTDR-S20c/x

购买提示

1.阁下有任何产品问题请致电400-663-9117.
2.中仪将提供北京、上海、深圳、南京、重庆送货上门服务.
3.我们提供光时域反射仪palmOTDR-S20c/x计量送检,在签收前请详细核查资料信息.
4.TY10光时域反射仪palmOTDR-S20c/x价格根据配置和货期不同而不同,具体以合同为准.
5.我们为阁下提供保修TY10光时域反射仪palmOTDR-S20c/x售后维修服务,提供后期技术支持.
6.阁下对TY10光时域反射仪palmOTDR-S20c/x使用方法等有需求时,将为阁下找到光时域反射仪palmOTDR-S20c/x说明书.
