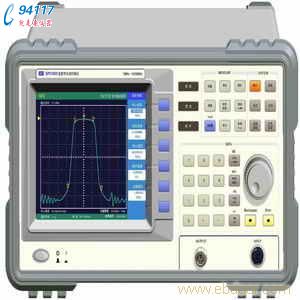

SP31000型数字合成扫频仪是高精度、宽频带的扫频仪，仪器应用了微机处理和锁相技术，使频率范围从1MHz～1024MHz能精确的分辨到100Hz，它不仅是一台高精度的扫频源，同时是一台高精度的标准信号发生器。被广泛地应用于高频和超高频领域中，对雷达系统、通讯基站、电台、广播电视收发系统、有线传输系统、院校科研设备等进行分析测量，对网络、器件的测量提供了方便。
SP31000数字合成扫频仪产品特点：
采用数字锁相环技术（PLL），输出频率精度、分辨率高
信号输出幅度范围+13dBm～-67dBm,电平平坦度±1.0dB
可直接显示光标位置的频率值、幅度值
6.4"TFT彩色液晶屏，视觉舒适，清晰度高
中文/英文菜单，操作方便
在扫频范围内可同时设置和显示五个光标
整机配置RS232接口，VGA接口。可选配GPIB接口、USB接口、打印口
采用嵌入式实时操作系统
工作状态存储、调用
波形曲线的存储、调用、分析
标记峰值自动搜寻
具有参考线的搜寻、设置和比较功能
具有-3dB带宽和Q值的测量
SP31000数字合成扫频仪产品主要技术指标
|
频率范围 |
1MHz～1024MHz |
|
分辨率 |
100Hz |
|
频率误差 |
≤±5×10-6 |
|
频率稳定度 |
优于±1×10-6 |
|
谐波失真 |
≥-25dBc （其中400MHz～600MHz≥-20dBc） |
|
输出电平特性 |
输出电平范围：-67dBm～+13dBm |
|
电平误差：≤±1.0dBm （≥-40dBm f≥10MHz） |
|
电平平坦度：≤±1.0dBm （≥-40dBm） |
|
源电压驻波比：≤1.5 |
|
射频关断信号优于-80dB |
|
幅度单位：mVrms，uVrms，dBm |
|
输出阻抗：50Ω |
|
扫描特性 |
扫描时间：自动/人工设置 人工设置时间范围250毫秒～10秒任意设置 |
|
扫描模式：连续/单次 |
|
触发方式：内部/外部 |
|
外部触发脉冲电平：TTL外部触发脉冲频率：≤3Hz |
|
检波探头 |
频率范围：1MHz～1024MHz |
|
动态范围：60dB |
|
特性阻抗：50Ω |
|
最大电平：+16dBm |
|
最大安全电压：±25VDC，+20dBm |
|
显示屏 |
6.4”TFT彩色LCD屏 |
|
外形尺寸 |
340mm×190mm×360mm |
|
重量 |
6kg |
|
