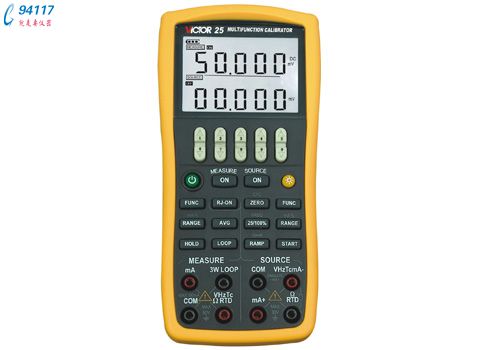

过程仪表校验仪VICTOR25基本特点：
1、 VICTOR 25为多功能、高精度、高稳定、容易使用携带的手持式现场过程校验器，它提供强大的功能可测量、输出和校准几乎所有过程参数
2、 测量和输出的基本精度达0.02%，测量显示为5位，输出显示为6位
3、 测量功能：直流电压、直流电流、欧姆、频率、热电偶、热电阻、开关量测量测量值的显示保持及平均值处理、内部提供24V回路电源
4、 输出功能：直流电压、直流电流、欧姆、模拟变送器、热电偶、热电阻、频率、脉冲、开关量、压力、内部提供24V回路电源
5、 测量和输出为两个相互独立的通道，允许同时实时地测量和输出过程信号；多重数据显示，可同时显示输入测量值和输出设定置
6、 内部提供24 V回路电源给变送器供电，并同时进行毫安测量
7、 可进行二线制、三线制的欧姆和热电阻测量
8、 快速响应的开关测试允许捕获开关动作时的过程参数
9、 直流电流输出时，可提供25%和100%的手动步进、自动步进及自动斜坡的输出功能
10、可配备APM系列的32个不同压力量程的压力模块，压力测量范围从2.49KPa到70MPa，可显示5位数压力测量值，基本精度达0.025%
11、采用面板校准技术，无需打开机壳便可进行校准
测量基本技术指标 [ 适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%读数+LSD）]
|
测量功能 |
量程 |
测量范围 |
分辨力 |
精 度 |
备 注 |
|
直流电压DCV |
50mV |
-5.000mV～55.000mV |
1μV |
0.02%+10 |
输入阻抗：约100MΩ |
|
500mV |
-10.00mV～550.00mV |
10μV |
0.02%+2 |
|
5V |
-0.1000V～5.5000V |
0.1mV |
0.02%+5 |
输入阻抗：约1MΩ |
|
50V |
0.00V～55.00V |
10mV |
0.03%+5 |
|
直流电流DCmA |
50mA |
-5.000mA～55.000mA |
1μA |
0.02%+2 |
输入阻抗：约10Ω |
|
欧姆OHM |
500Ω
约1mA激励 |
0.00Ω～550.00Ω |
0.01Ω |
0.02%+0.1Ω |
开路电压：约2.5V
二线、三线欧姆测量
精度中不包含引线电阻 |
|
5KΩ
约0.1mA激励 |
0.0000 KΩ～5.5000KΩ |
0.1Ω |
0.02%+0.5Ω |
|
频率FREQ |
100Hz |
2Hz～110.0Hz |
0.1Hz |
±2个字 |
输入阻抗：100 kΩ 或更大
方波至少1Vp-p
50%占空比 |
|
1KHz |
0.100KHz～1.100KHz |
1Hz |
|
10KHz |
0.10KHz～11.0KHz |
0. 1KHz |
|
热电偶TC |
R |
-40°C～1760°C |
1°C |
-40～500℃: 1.8℃
500～1760℃: 1.5℃ |
采用ITS-90温标
精度中不包含冷端补偿的误差 |
|
S |
-20°C～1760°C |
|
K |
-200°C～950°C |
0.1°C |
-200～0℃: 1.2℃
0～1370℃: 0.8℃ |
|
E |
-200°C～500°C |
-200℃～0℃: 0.9℃
0～1000℃: 1.5℃ |
|
J |
-200°C～700°C |
-200～0℃: 1.0℃
0～1200℃: 0.7℃ |
|
T |
-200°C～400°C |
-200～0℃: 1.0℃
0～400℃: 0.7℃ |
|
N |
-200°C～1000°C |
-200～0℃: 1.5℃
0～1300℃: 0.9℃ |
|
B |
400°C～1800°C |
1°C |
400～800℃: 2.2℃
800～1000℃: 1.8℃
1000～1800℃ : 1.4℃ |
|
热电阻RTD |
PT100 |
-200°C～700°C |
0.1°C |
-200～0℃: 0.5℃
0～400℃: 0.7℃
400～850℃: 0.8℃ |
Pt100-385温标
精度中不包含引线电阻 |
|
PT1000 |
-200°C～630°C |
-200～100℃: 0.22℃
100～300℃: 0.3℃
300～630℃: 0.4℃ |
|
Cu50 |
-50°C～150°C |
-50～0℃: 0.5℃
0～150℃: 0.7℃ |
|
开关量测量 |
约1mA激励 |
CLOSE / OPEN |
|
|
|
|
通断检测 |
500Ω
约1mA激励 |
≤50Ω 发声 |
0.01Ω |
|
|
输出基本技术指标
|
功能 |
量程 |
设定范围 |
分辨力 |
精 度 |
备 注 |
|
直流电压
DCV |
100mV |
-10.000mV～110.000mV |
1μV |
0.02%+10 |
—— |
|
1V |
-0.10000V～1.10000V |
10μV |
0.02%+10 |
最大输出电流5mA
输出电阻≤0.1Ω |
|
10V |
-1.0000V～11.0000V |
0.1mV |
0.02%+10 |
|
直流电流
DCmA |
20mA |
0.000mA～22.000mA |
1μA |
0.02%+10 |
内部供电24V
在20 mA时1KΩ电阻 |
|
模拟变送器
XMT |
-20mA |
-0.000 mA～-22.000mA |
1μA |
0.02%+10 |
外部供电5～28V
在20 mA时1KΩ电阻 |
|
欧姆
OHM |
400Ω |
0.00Ω～400.00Ω |
0.01Ω |
0.02%+0.1Ω |
±0.1～3mA激励电流
精度中不包含引线电阻 |
|
4KΩ |
0.0000 KΩ～4.0000 KΩ |
0.1Ω |
0.05%+1Ω |
±0.05 ～0.3mA激励电流
精度中不包含引线电阻 |
|
40KΩ |
0.000 KΩ～40.000 KΩ |
1Ω |
0.1%+10Ω |
±0.01 ～0.03mA激励电流
精度中不包含引线电阻 |
|
热电偶
TC
|
R |
-40°C～1760°C |
1°C |
-40～100℃ : 1.5℃
100～1760℃: 1.2℃ |
采用ITS-90温标
精度中不包含冷端补偿的误差 |
|
S |
-20°C～1760°C |
-20～100℃ : 1.5℃
100～1760℃: 1.2℃ |
|
K |
-200.0°C～1370.0°C |
0.1°C |
-200～-100 : 0.6℃
-100～400℃: 0.5℃
400～1200℃: 0.7℃
1200～1370 : 0.9℃ |
|
E |
-200.0°C～1000.0°C |
-200～-100 : 0.6℃
-100～600℃: 0.5℃
600～1000℃: 0.4℃ |
|
J |
-200.0°C～1200.0°C |
-200～-100 : 0.6℃
-100～800℃: 0.5℃
800～1200℃: 0.7℃ |
|
T |
-200.0°C～400.0°C |
-200～400℃: 0.6℃ |
|
N |
-200.0°C～1300.0°C |
-200～-100℃: 1.0℃
-100～900℃: 0.7℃
900～1300℃: 0.8℃ |
|
B |
400°C～1800°C |
1°C |
400～600℃ : 2.0℃
600～800℃ : 1.5℃
800～1800℃: 1.1℃ |
|
热电阻
RTD |
PT100 |
-200.0°C～850.0°C |
0.1°C |
-200～0℃ : 0.3℃
0～400℃ : 0.5℃
400～850℃ : 0.8℃ |
Pt100-385温标
Pt100、Cu50为±1mA激励电流
Pt1000为±0.1mA激励电流
精度中不包含引线电阻 |
|
PT1000 |
-200°C～630°C |
-200～100℃: 0.22℃
100～300℃ : 0.3℃
300～630℃ : 0.4℃ |
|
Cu50 |
-50.0°C～150.0°C |
-50～150℃ : 0.6℃ |
|
频率FREQ |
100Hz |
1.00Hz～110.00Hz |
0.1Hz |
±2个字 |
1～11 Vp-p方波
电平精度±10％
50%占空比
负载>100KΩ |
|
1KHz |
0.100KHz～1.100KHz |
1Hz |
|
10KHz |
1.0KHz～11.0KHz |
0.1KHz |
|
100KHz |
1KHz～110KHz |
1KHz |
|
脉冲PULSE |
100Hz |
10～100000cycles |
1cyc |
±2个字 |
1～11 Vp-p方波
电平精度±10％
50%占空比
负载>100KΩ |
|
1KHz |
|
10KHz |
|
100KHz |
|
开关量
SWITCH |
100Hz |
|
0.1Hz |
±2个字 |
场效应管开关
最大开关电流电压/电流：+28 V/50mA |
|
1KHz |
1Hz |
|
10KHz |
0.1KHz |
|
100KHz |
1KHz |
|
回路电源
LOOP |
24V |
|
|
±10% |
最大输出电流约25mA
有短路保护 |
|
压力PRESS |
2.49KPa
～
70MPa |
|
|
0.025%量程
参考精度
0.05%量程
整体精度
|
可配用APM系列32个品种的压力模块，提供了用于差压、表压、真空压力、绝对压力、双压和高压的模块；有关详细技术指标，请参阅相关的压力模块技术资料 |
|
