TY10TDO2102A数字存储示波器ZX21

TY10

TDO2102A数字存储示波器

ZX21

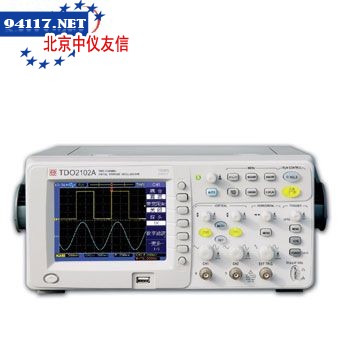

TDO2102A数字存储示波器
订 货 号:zy419434 品    牌:中国同惠 产    地:中国 市 场 价: 折 扣 价: 发货周期:现货或5天内
加入购物车 支付宝购买 询价留言
分享到:分享到搜狐微博 分享给QQ好友 分享到爱分享 分享到白社会 分享到开心网 分享到人人网 分享到豆瓣 分享仪器
产品描述技术方案相关仪器最新上架商品咨询使用评价
产品描述:

TDO2102A 数字存储示波器以其卓越的性能和强大的功能为您提供一种新的信号检测手段。 TDO2102A 带宽100MHz。即使作为一种中低价位普及型的产品,仍然提供了许多中、高档DSO方具备的测量能力,使您以极小的代价便能达到所需的测量目的。 TDO2102A 提供400Msps的实时采样率和40Gsps的等效采样率,为您精确的观察信号细节提供了保证。与此同时,标准配置的多种先进特性将使您的测量过程更加方便快捷,如多种触发能力、光标和参数测量、数字滤波、波形内外存储和打印、数学运算、FFT频谱分析、PASS/FAIL判别、多种通讯接口选择等。为方便操作者保持工作桌面的整洁,仪器上部提供了较大空间的储物箱,可将探头、电源线、说明书等方便地置于箱内。

技术参数:

产品型号:
TDO2102A
采样系统
最高实时采样率
400Msps
最高等效采样率
40Gsps


垂直分辨率
8 Bits
采样模式
采样、峰值检测、平均
自动设置
自动调节垂直增益(V/div),水平时基(s/div), 触发方式为“自动”
垂直系统
通道数
2个模拟输入通道,1个外部触发输入通道
带宽
100MHz
输入耦合
直流DC、交流AC、接地GROUND
带宽限制(-3dB)
20MHz
上升时间
<3.50ns
垂直灵敏度(V/div)
2mV/div—5V/div 1-2-5进制
垂直准确度
2mV/div, 5mV/div ±4%×读数±0.1格×电压/格+0.5mV;
10mV/div—5V/div ±3%×读数±0.1格×电压/格+1mV;
垂直偏置范围
距屏幕中心 ±8格
探头衰减系数
×1,×10,×100,×1000
输入阻抗
1MΩ||19pF
通道间延迟
两个通道刻度和耦合设置相同的时候±150ps
最大输入电压
400V(DC+AC峰值,@1MΩ)
探头补偿输出
3Vp-p,1kHz
水平系统
时基范围
2.5ns—50s/div 1-2 -5进制
水平采样模式
主时基、延迟扫描、X-Y、滚动
时基准确度
±0.01%
XY模式
输入
带宽
相位差
 X-轴输入(水平): 通道2(CH2) Y-轴输入(垂直): 通道1(CH1)
 100MHz
 ±3°
触发系统
触发源
CH1、CH2、EXT、EXT/5、LINE、交替
触发方式
自动、普通、单次
触发耦合方式
DC、AC、低频抑制、高频抑制
触发模式
边沿、脉宽、视频
触发电平范围
内部:距屏幕中心±8格 EXT:± 1.6V EXT/5:± 8V
EXT输入阻抗
1MΩ||19pF
EXT最大输入电压
400V(DC+AC峰值,@1MΩ)
信号测量
电压测量项目
最大值、最小值、峰峰值、高端值、低端值、幅值、平均值、均方根值、周期平均、周期均方根、过冲、预冲、
时间测量项目
频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟、相位、X at MAX、X at MIN
数学功能
CH1-CH2,CH1+CH2,CH1×CH2,FFT(2048点)
光标测量
手动、自动、追踪
硬件频率计
五位,计数可达示波器带宽
存储与接口
内部存储
10组设置、10组波形
文件通讯格式
设置、波形、BMP位图、CSV文件,通讯文件具有日期、时间特征
接口
标配
选配
 USB HOST(可支持单键直接打印)
 RS232C+PASS/FAIL OUT,GPIB+RS232C+PASS/FAIL OUT
显示系统
显示器类型
STN LCD显示器,对角线145cm(5.7英寸)
分辨率
320(水平)×240(垂直) 点阵
显示颜色
黑白单色
对比度调节
20级
菜单可选语言
简体中文、繁体中文、英文
波形显示
范围
类型
内插方式
余辉
格式
 菜单开: 8格(垂直)×10格(水平) 即 200(垂直)×250(水平)点阵;菜单关: 8格(垂直)×12格(水平) 即 200(垂直)×300(水平)点阵
 点 / 矢量
 (Sinx)/x、线性
 关 / 无限
 YT / XT
实时时钟
时间和日期(用户可设置)
一般技术指标
工作温度、湿度
°C,°°C-40°0 90%RH£
电源
99V-242V AC,47Hz-440Hz
功耗
≤ 50VA
外形体积
310mm(W)×147mm(H)×269mm(D)
储物箱容积
225mm(W)×189mm(L)×57mm(D)
净重量
约3.6kg


购买提示

TDO2102A数字存储示波器

购买提示

1.阁下有任何产品问题请致电400-663-9117.
2.中仪将提供北京、上海、深圳、南京、重庆送货上门服务.
3.我们提供TDO2102A数字存储示波器计量送检,在签收前请详细核查资料信息.
4.TY10TDO2102A数字存储示波器价格根据配置和货期不同而不同,具体以合同为准.
5.我们为阁下提供保修TY10TDO2102A数字存储示波器售后维修服务,提供后期技术支持.
6.阁下对TY10TDO2102A数字存储示波器使用方法等有需求时,将为阁下找到TDO2102A数字存储示波器说明书.
