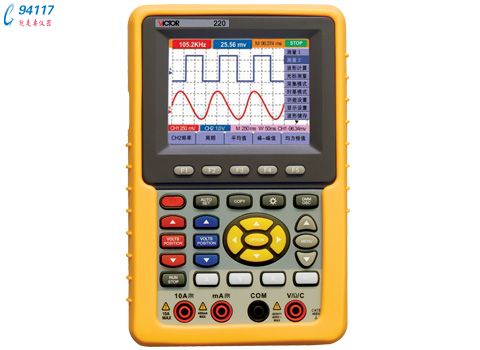

TY10VC220胜利手持式示波表ZX21

TY10

VC220胜利手持式示波表

ZX21
VC220胜利手持式示波表
订 货 号:zy381314 品    牌:胜利VICTOR 产    地:中国 市 场 价: 折 扣 价: 发货周期:现货或5天内
加入购物车 支付宝购买 询价留言
分享到:分享到搜狐微博 分享给QQ好友 分享到爱分享 分享到白社会 分享到开心网 分享到人人网 分享到豆瓣 分享仪器
产品描述技术方案相关仪器最新上架商品咨询使用评价

、采用工程硅胶按键增添手感舒适度,创新的快捷功能键进一步简化了操作步骤,提升人机界面友好度;

2、U盘存储功能,交替触发功能,提高测量精确度,提升视频触发功能,优化噪声容忍度调节;
3、带宽20MHz,实时采样率100-250MS/s;
4、集合示波器与万用表一体;
5、长达6小时电池操作时间;
6、3.8英寸彩色液晶高清显示效果。


     功能参数
型号
VICTOR 220
带宽
20MHz
通道
2通道
采样方式
普通采样、峰值检测、平均值
实时采样率
100MS/s



输入耦合
直流、交流
输入阻抗
1M±2%,与20pF±5pF并联
探入衰减系数
1X.10X.100X.1000X
最大输入电压
400V(DC峰值、1MΩ输入组抗)(10:1探头衰减)
通道间的隔离度
50Hz(100:1)、10MHz(25:1)
通道间时间延迟(典型)
150ps




彩样率范围
10S/s~100MS/s
波形内插
(sinx)/x
记录长度
每个通道6000个采样点
扫速范围(S/div)
5ns/div~5s按1~2.5~5
进制方式步进
采样率和延迟时间精确度
±100ppm(任何≥1ms的时间间隔
时间间隔(△T)测量精确度
单次:±(1采样间隔时间+100ppm×度数+0.6ns)
>16个平均值: ±(1采样间隔时间+100ppm×度数+0.4ns)






模拟数字转换器(A/D)
比特分辨率。两个通道同时采样
灵敏度(伏/格)范围(V/div)
5mV/div~5v/div(在输入BNC处)
位移范围
±10div(5mV/div~5V/div)
模拟带宽
200M
单次带宽
满带宽
低频响应(交流耦合,-3db)
≥5Hz(在BNC上)
上升时间(BNC上典型的)
≤17.5ns
直流增益精确度
±5%
直流测量精确度
(平均值采样方式)
经对捕获的≥16个波形取平均值后波形上任何两点间的电压差(△V):(±5%度数+0.05格)







触发类型
边沿触发
上升沿、下降沿
视频触发
行、场、奇场、任意行触发
交替触发

触发灵敏度(边沿触发)
直流耦合
通道1和通道2:0.2~1div可调(DC~满带宽)
交流耦合
50Hz及以上时和直流相同
触发电平范围
距屏幕中心±6格
触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号
±0.3格
触发位移
前触发655格,后触发4格
触发灵敏度(视频触发,典型的)
2格峰间值
信号制式和行/场频率
(视频触发类型)
支持任何场频或行频的NTSC、PAL和SECAM广播系统


光标测量
光标间电压差(△V)、光标时间差(△T)
自动测量
峰峰值、平均值、均方根值、频率、周期
数学操作
加、减、乘、除、反相
存储波形
4组波形,可连接U盘进行存储
李沙育图形
带宽
20MHz
相位差
±3degrees
         技术指标
功能参数
型号
VICTOR 220


显示类型
3.8英寸彩色液晶显示
显示分辨率
320水平×240垂直像素
显示色彩
4096色
显示语言种类
中文简体、英文
电源/
接口
特性
功耗
<6W
电源电压
100-240V AC 50/60Hz
适配器输出电压
8.5V DC
适配器输出电流
1500mA
PC接口
USB、RS232接口
电池
锂离子电池
7.4X、3500、mAh









数字显示
33/4位
最大显示
4000
输入阻抗
10MΩ
电压
VDC:400mv、4v、40v、;
最大输入电压;直流400v
VAC:4v、40v、400v:±(1%±3个字);频率范围:40Hz到400Hz:最大输入电压;交流400V有效值
电流
DCA:40mA、400mA:±(1.5%±1字)
10A:±(5%±3字)
ACA:400mA:±(1.5%±3字)400mA:±(2%±1个字)
10A:±(5%±3字)
电阻
400Ω:±(1%±3个字)
4KΩ、40KΩ、400KΩ、4MΩ:±(1%±1个字)
40MΩ:±(1.5%±3个字)
电容
5.12nf-100uf:±(3%±3个字)
二极管
电压度数:0V到1.5V
通段测试
判断电阻<50Ω(±30Ω)(蜂鸣)



1X位置
带宽
直流至6MHz
衰减比率
1:1
补偿范围
10pf~35pf
输入电阻
1MΩ±2%
输入电容
85pf~115pf
输入电压
150VDC
         一般特性



温度
只用电池:0-50℃(32至122℉)
电源适配器:0至40℃(32至104℉)
存放:-20至+60℃(-4至+104℉)

湿度
0至10℃(32至50℉)无冷凝
10至30℃(50至86℉)95%
30至40℃(86至104℉)75%
48至50℃(104至122℉)45%
机械
规格
尺寸
180mm×113mm×40mm
重量
645克

购买提示

VC220胜利手持式示波表

购买提示

1.阁下有任何产品问题请致电400-663-9117.
2.中仪将提供北京、上海、深圳、南京、重庆送货上门服务.
3.我们提供VC220胜利手持式示波表计量送检,在签收前请详细核查资料信息.
4.TY10VC220胜利手持式示波表价格根据配置和货期不同而不同,具体以合同为准.
5.我们为阁下提供保修TY10VC220胜利手持式示波表售后维修服务,提供后期技术支持.
6.阁下对TY10VC220胜利手持式示波表使用方法等有需求时,将为阁下找到VC220胜利手持式示波表说明书.
