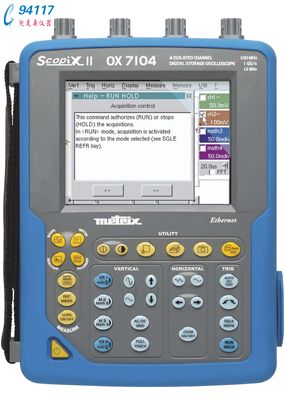

便携式数字储存示波器OX7104技术参数：
|
人机界面 |
|
|
显示屏 |
彩色或单色5.7” LCD(115x86mm) -320 x 240 CCFL背光 |
|
显示模式 |
500实时采样点显示 / 矢量带内插 |
|
波形显示 |
4实时波形+ 4 参考波形/ 分区显示&全屏显示
（波形区域达110 x 74） |
|
屏幕控制 |
触控屏 / 视窗式菜单及图形指令 |
|
语言 |
5国语言，菜单&在线帮助 （法、英、德、意、西班牙文） |
|
示波器模式 |
|
|
垂直 |
|
|
带宽 |
100MHz 带宽显示：15MHz, 1.5MHz或5kHz |
|
通道数 |
4隔离通道 |
|
输入阻抗 |
1MΩ ± 0.5%， 17pF |
|
最大输入电压 |
600 V / Cat III （探头连接安全适配器） |
|
垂直灵敏度 |
16档量程，从2.5mV到200V/div
垂直放大模式下可到156μV/div(12位转换器)
精度±1% |
|
垂直放大 |
单击视窗选取放大系统（使用触控笔在显示屏上直接选取）
X 16 最大 |
|
探头衰减系数 |
1/10/100/1000 或调整至任意值/可自由定义测量单位 |
|
水平 |
|
|
时基扫描 |
35档，从1ns/div到200s/div,精度±0.1%
滚动模式下从100ms到200s/div |
|
水平放大 |
单击视窗选取放大系统（使用触控笔在显示屏上直接选取） |
|
触发 |
|
|
触发方式 |
自动，触发，单次，自动50% |
|
触发类型 |
边沿，脉宽(20ns-20s)，延迟(120ns-20s)，计数（3-16384事件）
TV帧或行数(525=NTSC 或625=PAL/SECAM)
触发电平连续可调 |
|
耦合 |
AC，DC，高频限制，降噪—触发抑制（从160ns到30s） |
|
灵敏度 |
≤ 0.6 div (1kHz) / ≤ 1.5 div (整个带宽) |
|
阈值触发 |
开始于16个自动测量值中的一个 |
|
数字处理 |
|
|
最大采样率 |
等效采样率50Gs/s ，每通道实时采样率2.5G s/s 或1Gs/s |
|
垂直分辨率 |
12位 （垂直解析度0.025%） |
|
存储深度 |
2500点/通道
可达50000点/通道（选配50K存储深度扩展） |
|
用户可支配存储空间
Windows界面文件管理 |
2Mb，可存储各种不同文件：波形，组态设定，数学公式，图片文件等。 |
|
GLITCH模式 |
脉宽≥ 2ns ,
1250 对Min/Max (25000对，当选配50K存储深度扩展时) |
|
显示模式 |
包络模式，平均模式（系数从2至64），XY模式 |
|
其他功能 |
|
|
自动 |
自动触发时间：<5s,自动辨识输入通道-频率>30Hz |
|
FFT分析&数字运算 |
FFT(线性或对数)，测量指针/ 数学运算+,-,x,/ 以及自定义数学公式 |
|
指针 |
2或3个指针：V，T，相位；分辨率12位；显示：4个字 |
|
自动测量 |
19种参数自动测量；分辨率12位；显示：4个字 |
|
万用表模式 |
|
|
一般指标 |
4通道 / 8000点， +条形图min/max /TRMS / 带时间的趋势图记录（5分钟到31天） |
|
AC,DC,AC+DC电压 |
300mV到600Vrms，400mV到800VDC
VDC精度：0.5%L+5字，带宽200kHz |
|
电阻 |
80Ω ～ 32MΩ ，精度0.5%L+25字，快速导通性测试：10ms |
|
其他测量 |
电容：5nF到5mF，频率：200kHz，二极管测试：3.3V |
|
测量阈值触发 |
4通道，可设定时间，100组带时间戳的记录（.TXT文件） |
|
谐波分析模式（选配） |
|
|
多通道分析 |
4通道，61次谐波，基波平铝从40到450Hz（自动或手动模式） |
|
同步测量 |
总的Vrms和THD，所选阶次的谐波（基波%，相位，频率，Vrms） |
|
记录模式（选配） |
|
|
记录长度/采样率 |
从2s到一个月，从800μs到18min
(从40μs到53s，选配50K存储深度扩展时) |
|
记录条件 |
阈值或限定窗，多通道条件同时作用，可设定周期从160μs |
|
记录分析 |
比例和物理单位，自动测量或手动指针测量，错误搜索，放大等 |
|
通用规格 | |
|
组态设定存储 |
无限/ (.CFG) 文件大小:约 1kB |
|
打印 |
（标配），RS232（标配），并口（选配） |
|
PC通讯 |
10Mb以太网,RS232(max 115kbs)或USB（选配）
SX-Metro PC端应用软件（选配） |
|
网络 |
10Mb以太网，Web服务器（远程控制、实时波形，指针自动测量）FTP服务器（同PC进行文件交换），FTP客户端（保存至PC硬盘） |
|
电源 |
9.6V / 3.8A/h电池组 / 工作时间约4小时/可调整省电模式
AC电源98-254V/47-63 Hz < 15w |
|
安规/EMC |
符合IEC 61010-1 / CEM符合EN61326-1 |
|
机械指标 |
265 x 195 x 56 mm / 1.9kg(带电池) / IP41防护 |
