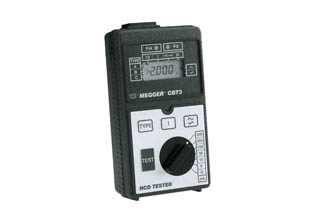

CBT4RCD测试仪CBT3

美国AVO RCD测试仪CBT3/CBT4
CBT3 & CBT4
RCD 测试仪
n 不跳闸，跳闸，快速跳闸三种测试选择
n RCD测量，额定电流6mA-500mA
n 设计符合标准 BS4293/IEC1008
n 分辨率为 0.1ms
n 在阴极和阳极测试
n 仪器符合 BS7671，HD384和IEC364标准
仪器说明
CBT3 和 CBT4 是一个手持仪器，用来测试在配线安装时剩余电流保护装置（ RCD ）。仪器连接通过一个主插口或者直接和 RCD 终端相连接。如果在安装中没有开路或者相位连接错误，氖灯就会有显示。一个旋转开关从提供的 6 个值中选择一个作为 RCD 额定值，一个隔膜按钮来启动测试。在经过一段长的时间后，一个已知固定电流（通过选择测试类型而决定的）就会流向地，保护了 RCD 。供选择的测试类型有：
(i)不跳闸测试在所选额定值的一半中进行，结果是在测试下的设备不会跳闸。
(ii)跳闸测试在额定值中进行，结果是被测试设备在其断路器特别设置的时间内跳闸。
(iii)测试在150mA时进行，用来测试额定30mA的设备，用来保护直接接触装置。结果是被测设备在40ms内跳闸。
(iv) 测试在设备额定电流的5倍时进行，结果是被测设备在40ms内跳闸。
隔膜按钮用来选择测试类型。‘ ABC 键用来选择被测试断路器的类型。 键选择在交流波形中，试验开始进行的那个点。例如 选择正极或者负极零点通过这个点。‘ I 键是来选择一个 150mA 或者 3 倍额定电流测试。‘ TEST 键用来启动测试的。
4 位数的 LCD 显示屏显示 RCD 跳闸的时间值。对于一个成功的不跳闸实验，测试电流流通的最大时间已经给出。，对于不成功的‘ B 和‘ C 类型设备的测试，显示屏将会显示‘ FAIL 作为测试结果。
仪器电路是由微处理器控制的。最大能流通的电流是 500mA 。仪器有一个热切断保护装置，用来保护由于在高电流下重复测试而引起的过热。当然还有硬件和软件保护设置来保护仪器在带电电路中的安全。如果在一个测试中，接地电压大于 50V ，或者测试电流引起接地电压大于 50V ，在 40ms 内仪器将会关断测试电流，并在显示屏上显示 >50V 。旋转按钮有一个“ stby 位置，当选择（此时仪器和电源是连接在一起的），显示屏不会没有显示，其实微处理器处于重启的状态。
仪器应用
CBT3和CBT4使用于测试为配线安装提供保护的RCD 。通过选择自动测试参量，选择性和无延 时 RCD都可以简单的被测试。只要符合BS4293和IEC1008的RCD都可以被测试。
根据 IEC364，HD384和BS7671标准，RCD必须要定期的检测，看其功能是否完好。CBI3和CBT4就是理想的校检仪器。三相RCD如果有接地连接，也能被测试。
仪器规格
标准 RCD额定跳闸电流 ： 6 mA, 10 mA, 30 mA 100 mA, 300 mA, 500 mA
测试电流乘数 : x1/2 x1 x5 (150 mA 固定值), 最大输出电流 500 mA
精确度
测试电流 :
CBT3: ±4% @ 230/240 V
CBT4: ±4% @ 220 V
±8% @ 230 V
时间测量 : ±1% ± 1 ms
时间延迟 : 从电压波形零点穿过这个点去启动测试电流； <1 ms
显示： 2 行4 个数字L.C.D 0 到 999,9 ms 分辨率0,1 ms 和2,000 秒 分辨率 1 ms.
温度系数 :
时间测量 <0,03%/°C
测试电流 <0,01%/°C
温度范围
操作 : –5°C 到 +40°C
存储 : –25°C 到 +65°C
湿度
操作 : 90% R.H. @ 40°C不传导的
存储 : 90% R.H. @ 40°C不传导的
安全标准： 仪器符合 IEC 1010-1 (1990)标准.
保险丝： 1 A, 250 V 陶瓷 20 mm x 5 mm HBC 类型 F
电源
CBT3: 230/240 V 50 Hz
CBT4: 220/230 V 50 Hz
尺寸： 175 mm x 95 mm x 57 mm
重量： 400 g
