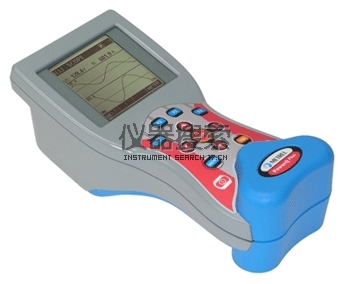

手持式三相电力质量分析仪MI2492

先进的容易使用的德国美翠METREL 手持式三相电力质量分析仪MI2492
（MI2492：Power Q）

目标应用：

检查功率校正设备性能。

主要功能：

技术参数 Power Q(MI2492)

电压和电流
三相AC/DC电压输入
采样频率：5120Hz
分 辨 率：4位
频率范围：45 - 66 Hz
输入电压范围：3 - 550 VRMS L-N
输入电压范围：3 – 950 VRMS L-L
精 度：1%
波峰因数：<1.4 @ 550 VRMS
三相AC/DC电流输入，用于连接带电压输出的电流互感器
电流量程范围：A1033（1000A）电流钳
量程的10%IN： 4A-100 A
量程的100%IN：40A-1000 A
波峰因数：<2.3 @ 1000A
电流量程范围：A1122（5A）电流钳
量程的10%IN：5mA-500mA
量程的100%IN：50mA-5A

是非直接电流测量的理想型式：1A/1A至10kA/5A的比例

有功功率，无功功率，视在功率
测量在四象限中进行，具有电容或电感特性的负载或发电机。
分 辨 率：4位
功率范围：1-40000MW，MVAr,MVA
电能范围：1-40000MWh，MVArh
功率精度：（3%+3位）
功率因数，cos的测量

电压和电流谐波测量
测量高达50次的谐波，带200ms的矩形时间窗口

电压事件和电压质量
VRMS（1/2）测量用于根据EN61000-4-30进行电压事件评估。
间隔时间：1-10分钟
记录时间段：最长到一周

仪器主机：Power QPlus(MI2392)或Power Q(MI2492)
电流钳：1000A/1V，共3个
测量插针，共3个
鳄鱼夹，共4个
电压测量线，共4根
CD光盘(带有 PC软件PowerQLink)，及 RS232和USB通讯电缆
电源适配器
充电电池，共6节
便携式软包
操作说明书
CD光盘上带有《现代电能质量测量技术》
产品检测数据
可选配件

A1020小型便携式软包
A1037 三相电流互感器 5A/1V
A1039 夹钳适配器 A1069 微型钳 100A/1V A1099 单相柔性电流钳 3000A/1V
A1120 三相柔性电流钳，3000A/1V
A1122 微型电流钳 5A/1V
S2014 安全熔断器适配器

记录器： 记录：最长达75小时U,I,F，功率和THD记录；EN50160标准分析：10分钟间隔，最长168小时。
显示和存贮：间隔内的最小值，平均值和最大值
电压和电流记录： 信 号：可选择U1,U2,U3,I1,I2,I3
间 隔：可选择1秒-30分钟
功率记录： 信 号：可选择L1, L2, L3, TOT总和，
时间间隔：可选择1秒-30分
显示数据：时间间隔内的平均值、最小值和最大值 （对于所有四个象限）
谐波记录仪： 信 号：可选择THDI1/2/3；THDU1/2/3
时间间隔：可选择1 秒-30分
显示数据：间隔时间内的最小/平均/最大值
冲击电流：信 号：可选择U1,U2,U3,I1,l2,l3
时间间隔：可选择，10-200ms

基本技术参数：工作温度范围：-10 °C ～ +55 °C最大湿度：95 % RH (0 °C ～ 40 °C),
无冷凝 污染等级：2 防护类型：双层绝缘可承受过电压等级：电压输入：CAT III 600 V防护等级：IP 42显 示 屏：图形液晶显示屏 带有背光显示, 160x160点 外部DC电源：12 V, 400 mA 最小值。 最大功耗：360 mA通 信：RS 232串行接口 USB
Baud rate：2400 bps -115200
