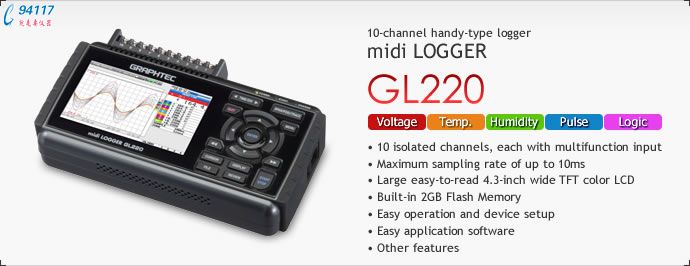

GL220电压温度记录仪

GL200主机规格

 规格

 内容

 电流输入终端口

 10通道

 输入方法

 光源MOS延缓系统,各通控为绝缘

 测量范围

 电压

 20,50,100,200,500mV;1,2,5,10,20,50,1-5VF.S(量程)

 温度

 热电偶K,J,E,T,R,S,B,N,W(WRe5-26);电阻,温度,探测器,Pt100,Jp1100

 湿度

 0-100%RH(电压OV至1V比例转换)

 输入过滤器

 关,2,5,10,20,40过滤操作根据移动之平均值,平均值用作取样之数

 扫描速度

 最高0.1s/每通道

 触发

 重复触发

 开关

 触发种类

 开(触发讯号产生,开始取样)

 关(触发讯号产生,停止取样)

 触发条件

 开始:关,程度,外部,日期

 停止:关,程度,外部,时间,日期

 警报调校

 电流:H,L,视窗放不/缩小

 模式

 逻辑:H,L

 脉冲:H,L,视窗放大/缩小

 脉冲/逻辑输入

 脉冲:1个通道,逻辑:1个通道

 脉冲输入范围

 解像度模式

 幅度50,500,5000,50k,500k,5M,50M,500M RPM/F.S

 Count(次数)模式

 幅度50,500,5000,50k,500k,5M,50M,500M C/F.S

 Inst(瞬时)模式

 幅度5o,500,5000,50K,500K,5M,50M,500M C/F.S

 最高次数

 Count(次数)Inst(瞬时)模式:50k/取样时间

 解橡度:5k/s

 PC电脑界面

 USB(V1.1)

 同部记忆设备

 记忆容量

 同部记忆:3.5MB,USB记忆体:根据记忆容量

 记忆内容

 设定条件,测量资料,萤幕复印

 统计式计算

 操作种类

 平均值,高峰值,最大值,最小值,RMS

 操作之数目

 同时进行2个

 方法

 同步操作,当数字萤幕及计算显示萤幕设定后,结果会显示

 搜索功能

 五已取群之资料搜索指定之点数

 比例功能

 每通懂日设定四点

 屏幕

 3.5英对TFT彩色LCD(320X240点)

 显示屏幕

 波形显示

 波形屏幕+数字屏幕,波形屏幕

 数字显示

 波形屏幕+数字屏幕,数字屏幕+计算屏幕

 A/D转换器

 16位元(同部确定为14位元)

 最高容许输入电压

 +/-一端口为60Vp-p,输入端口与机壳为60Vp-p

 输入阻值

 lMΩ+5%

 耐抗电压

 每通控与机应及通道间为每分钟350Vp-p

 操作环境

 温度0－40℃相对湿度30－80%RH

 电源

 AC转换器

 100-240VAC,50/60Hz

 DC输入(另购)

 8.5-24VDC

 电池(另购)

 7.4VDC(2200mAh)

 电功率

 26VA或较低(AC驱动)

 机身尺对(WxDxH)

 194 x 122 x 41mm

 重量

 480g(不包电池及AC变压器)
