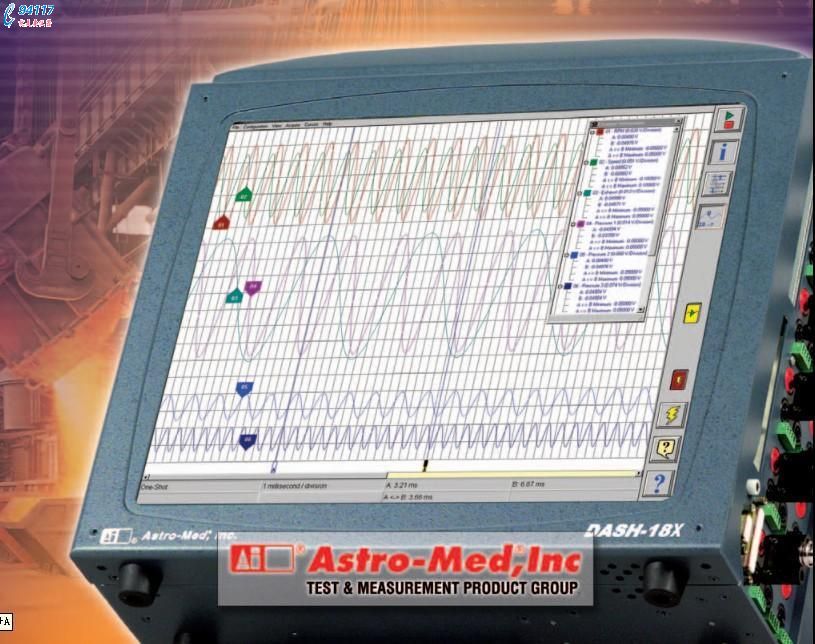

暂态波形记录器DASH 18X

— 本机型集高速记录器、资料撷取系统及趋势记录器
之所有特点于一小巧可携式之装置！
— 本机型的重点是一个17寸大型触控式彩色萤幕, 能让
您即时清楚地检视与分析资料。熟悉的Windows图示
与选单式的直觉化操作方式, 没有任何开关、按钮或
控制键, 完全从触控萤幕直接设定操作。
— 有一73GByte的硬碟及DVD+/-RW光碟机. 足供处理您所记录的所有资料。
— 具18个通用输入通道, 可测量电压、热电偶与电桥。
— 每通道100kHz取样率直接串流记录到73 GByte硬碟, 无
须担心高速短暂的电磁波干扰与突波会导致资料细节
漏失。即时资料的滤波及数学运算功能；10/100 Base T,USB 1.1介面.
— 在长期趋势记录时, 可由使用者自行设定取样率低至每
分钟1个取样, 以供数天、数周或甚至数月记录之用, 即
用户可选择最适于应用项目之取样率, 而无须撷取过多
或过少之资料。
— 结合波形、影像、声音记录与分析功能于一小巧可携
式系统装置中.

技术规格：

单端电压测量：最大额定输入：250Vrms

                      频宽：12KHz

差动电压测量：最大额定输入：+/-40V差动输入

                       测量范围：200～1600mV、

                                          50～500mV、5～50mV.

频率测量：通道数第1、7、13.

热电耦温度测量：+/-40V输入，单位：℃/℉，型式：J（0～760℃）、K(0～1370℃)、T(-160～400℃）E(100～1000℃)、N(0～1300℃).

事件输入：8组（0～5VDC TTL）.

信号滤波（处理）功能：   低通：10～10，000Hz

                                    高通：0.1～100Hz

                                     带通：50/60Hz

                                      RMS,时间常数0.02～2秒

                                      频率转换电压：5Hz～20kHz+/-0.05%测量值+0.1Hz

                                      通道间计算：和、差、比率、积

资料记录装置：内建73GB硬碟，取样率100，000个/秒/每通道.

认证法规：安规EN61010-1

                电力谐波IEC61000-3-2

                电磁相容FCC Class A、EN61326

体积和重量：37L X 35W X 16H cm3，13.6kg.
