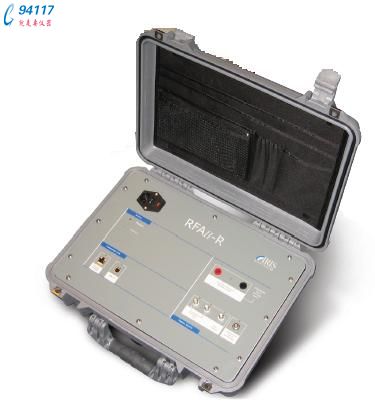

RFAII-R是一个改进型转子通量分析仪，他通过提供最初的转子绕组状况的诊断，改进流量数据的分析，虽然通常情况下，发电机荷载时恒定不变的。这个便携式仪器可以收集并且从任何一个磁通探针来实时的分析磁通数据，提供给用户最小变化的数据 providing the user with data on potential shorted turns。RFAII-R的高速获得，高分辨率和全新的分析法使他能分析和收集整个单元衰减或启动run-down or start-up的数据（轴同步信号连接）。一旦配置,RFAII-R不需要用户介入，并且对于做转子绝缘状况的侧面图是理想的，在机器断电之前和整修之后。
同步发电机和电机转子绕组
转子附近的绝缘必须经得起电的，机器的和环境的压力。绝缘缺陷可能是由众多原因引起的，包括：
机械磨损,特别是频繁的开关。
变形、破坏和由于离心机械负荷导致的移动，负荷中的热感应膨胀/收缩。
由于超负荷/过激或不充分的冷却导致的过热。
高阻抗硬接头和短路导致的局部过热。
冷却气体污染或铜粉末copper dusting导致线圈之间或接地的表面短路追踪
由于系统事件或变压器励磁中的开路导致的过电压。
绝缘缺陷可能导致线圈之间的导线连接，最终导致线圈接地故障。
匝间短路是最频繁的转子绝缘缺陷现象。线圈短路可能导致：
转子热量不平衡导致机器震动
熔剂流flux的磁不平衡导致转子的机器震动
增加转子温度，随后绝缘减弱。
过热导致绝缘失败和潜在的接地缺陷，第二次灾难性的接地故障。
无法达到机器的MVA 值
磁通量监测通过永久的安装气隙磁通探针在同步机内是一种有效地技术，来确定转子线圈内是否存在匝间短路。流量测量提供了监视在线转子绕组状况的最直接的方法，线圈匝间绝缘的完整性yielding信息。在计划维修，诊断反常震动，验证新产品和转子的完整性上，这个信息是经过验证的。
功能
即使分析转子绕组状况，通常是在每一个操作负荷中。
需要时，能对转子绕组状况的不用荷载的预先分析测试。
能进行单点测量，或在正常发电机荷载改变时能够每天自动获得结果，不用操作员介入。
与传统的楔形流量探针wedge-mounted flux probe或Iris定子齿TFProbeTM一起工作，他可能随着当地的转子一起变形。
通量检测理论
通量监测取决于转子内每一个进线的局部磁场放射值。漏通量由转子线槽的整体安培匝数决定的。 短路引起漏通量的改变导致线圈内安培匝数的改变。
测量漏通量，流量探针传感器被永久的安装在定子上。在机器操作期间，每一个流经槽的流量将在流量探针上引起一个电压。测量漏电流的难度是，磁通量数量级大于漏电流。
敏感性最大化来使所有的转子线圈短路To maximize the sensitivity to shorted turns in all rotor coils，流量探针的信号需要在不同的荷载情况下测量，从没有荷载到满荷载。在全部流量的零交叉处（这是实际的功能并且机器无荷载），漏通量的敏感性是最高的。因此，流量的读数是比较老旧的，第一代设备根据槽数的数量，必须采取不同的负荷点。
此图现实一个流量探针的典型电压波形。每一个电压峰值代表转子线圈周围的漏通量。线圈内短路会降低包含故障线圈的两个相反插槽的峰值。通过分析各种发电机加载点的电压波形，可能鉴定出任何一个短路插槽。应用于RFAII-R的新技术通常是不需要荷载变动的
典型应用
转子绕组绝缘的状况是很难评估的，在次要的或主要的发电机检修停机中。如果不移除扣环和弯曲的楔形物，是严格限制接近线圈的。短路的离线测试和接地故障定位也可能是无效的，由于频繁的高速运转和停止。因而，离线测试和检测优于在线测试。
在线测试，定子上需要永久的流量探针装置来测量槽泄露电流。大多数机器OEM提供一个流量探针，他附属于突出到气隙的定子绕组楔形物。现在Iris设备提供一个供选择的探针，他是一个又小又薄，灵活的印制电路板传感器，并且附有定子齿。探针测量全部的气隙流量，不像老旧的探针那样，仅仅是漏通量。探针很容易安装，不需要定子楔形物的钻孔。
通常情况下，他可以和转子一起安装于适当的位置。如果是氢冷却机器，流量探针的引线通过一个密封的导孔被拽出机器。
不管探针技术怎样，永久安装的流量探针的数据可以与RFAII-R一起通过软件来测量，或类似FluxTracTM，连续在线监控。一旦获得数据，分析技术必须与通过各种转子插槽的流量测量值进行对比，来确定是否存在短路
特点
带有USE插口和以太网计算机插口的坚固的仪器
合适的构造，高分辨率数据采集和on-board可切换的衰减成最大分辨率测量值，使用任何厂商的流量探针。
带有深刻记忆的高速采集和精确地数据收集。
能储存150个以上的流量波形
同步电力频率信号，或理想的外部轴信号（主要向量）
协同2-极点或4-极点使用
Predictions of turn-shorts in any slot, 在数据采集中，与发电机加载点无关。
高速采集模式并且立刻创建结果表格，在每一个加载点覆盖每一个线圈，包括流量波形。
独立的模式,当发电机通过正常的荷载变化时，RFAII-R可以自动采集数据。
对于数据显示，分析和趋势，采用使用者喜欢的Windows™软件。
分析软件能阅读和分析其他厂商便携式仪器的数据文件
系统可用于远程和连续监测
与圆形转子和凸极转子一起使用的可选的仪器。
