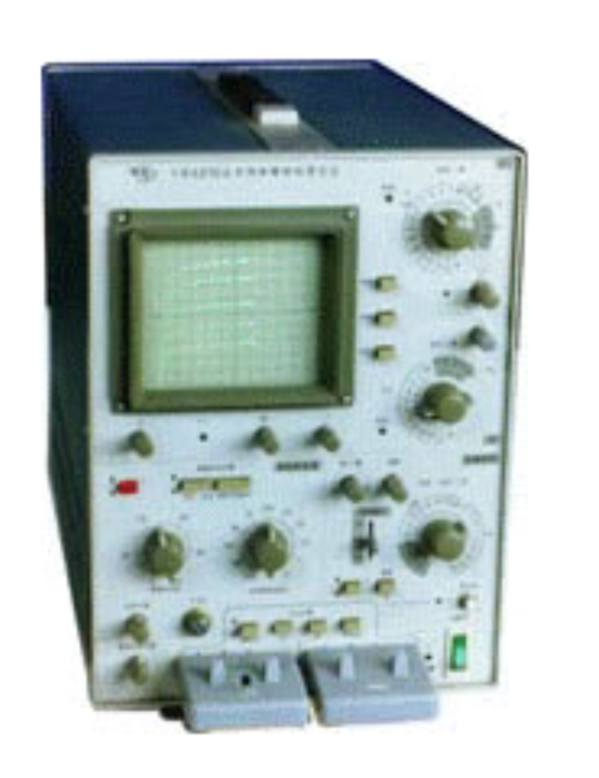

绿扬 LUYANG 晶体管特性图示仪YB4810A介绍
1、本仪器采用集成电路、晶体管电路,体积小、重量轻、携带方便。 绿扬 LUYANG 晶体管特性图示仪YB4810A技术参数 | |
功能描述 | |
基极电压范围(X轴) | 0.05V/div~500V/div分13档,误差不超过±3% |
基极电流或基极源电压(X) | 0.05V/div~1V/div分5档,误差不超过±3% |
外接输入(X轴) | 0.05V/div,误差不超过±3% |
基极电流或基极源电压(Y) | 0.05V/div,误差不超过±3% |
外接输入(Y轴) | 0.1V/div,误差不超过±3% |
偏转倍率 | YB4810A×0.1,误差不超过±(10%+10UA),YB4811 ×2,误差不超过±3% |
集电极电流范围(IC) | 10μA/div~0.5A/div分15档,误差不超过±3% |
二极管反向漏电流(IR ) | 0.2μA/div~5μA/div分5档,2μA/div、5μA/div误差不超过±3%,1μA/div误差不超过±5%,0.5μA/div误差不超过±10%,0.2μA/div误 |
阶梯电流范围 | 0.2μA/级~50mA/级 分17档,1μA/级~50mA/级,误差不超过±5%,0.2μA/级~0.5μA/级,误差不超过±5% |
阶梯电压范围 | 0.05μV/级~1V/级 分5档,误差不超过±5% |
串联电阻 | 10Ω、10KΩ、0.1MΩ分3档,误差不超过±5%,每簇级数4~10边疆可调 |
峰值电压与峰值电流 | 0~5V档,0~5V 5A |
峰值电压与峰值电流容量 | 0~20V档,0~20V 2.5A |
峰值电压与峰值电流容量 | 0~100V档,0~100V 0.5A |
峰值电压与峰值电流容量 | 0~500V档,0~500V 0.1mA |
示波管 | 15SJ110Y14内(UK=1.5kV UA4=+1.5kV) |
校正信号 | 0.5Vp-p 误差不超过±2% (频率为市电频率) |
电源频率 | 50Hz±2Hz |
视在功率 | 非测试状态约50VA |
电源电压 | 220V±10% |
物理特性 | |
长度 | 420mm |
宽度 | 240mm |
高度 | 320mm |
重量 | 17kg |
