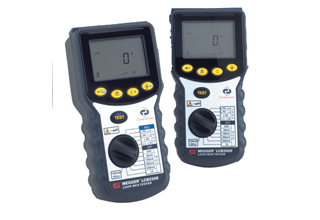

LCB2000回路RCD测试仪LCB2500

n 非跳闸回路测试分辨率为 0.01 Ω

n PSCC+ 接触电压

n 单相和三相回路测试

n RCD 测试范围很广

n 斜坡和自动排序测试

n 相位旋转

n 防尘和防水符合 IP54 标准

n 存储和下载功能（ 2500/2 ）

回路RCD测试仪LCB2500/2000仪器说明

Megger LCB2000/2 和 LCB 2500/2 系列的回路和短路器测试仪器利用最先进的微处理技术使仪器具有一般仪器不具有的新功能。

仪器上组装了一个带有节电 LED 背光的 LCD 显示屏。其显示屏安装在一个用弹性材料做的窗口下，其显示非常清楚。

LCB2000/2 和 LCB2500/2 是为符合第 16 版本的配线准则（ BS 7671 ）的导线在电系统中的安装进行测试而设计的。仪器提供的一些基本和先进功能都使用很简单， LCB2000/2 和 LCB2500/2 的设计都给使用者提供了最大的方便，并节约使用时间。以自动排序 RCD 测试为例，能使仪器对 RCD 完成和记录所有需要的测试。

在这一过程中，这个系统有错误或者不能进行预想的测试，例如斜坡 RCD 测试，主机带有的诊断功能能查明故障。

LCB2500/2 提供了数据存储功能，在进行个体测试的时候测试结果能迅速的被存储下来，数据储存在不可变内存中，确保测试结果不会由于电池故障或者别的愿意而消失。

一旦被存储，结果可以被重新查阅，可以用外部打印机打印出来或者用适当的软件下载下来。 Domnload Manager 软件能使存储在仪器中的测试数据传输到 PC 机上。传输到计算机上的文件可以作为一个数据记录保存下来，用于以后的比较或者查阅。仪器的初始设置和打印语言可以改变的。

仪器应用

LCB2000/2 提供了一个非常全面的功能，几乎能满足所有回路和 RCD 测试的需要。 LCB2500/2 在 LCB2000/2 功能的基础上增加了存储数据和打印数据的能力，并且能测量带电电路的 R1+R2 回路值。其存储功能能把每次的测试结果分配到特定的区域。供以后再查看或者通过下载软件 PowerSuite 下载下来。 PowerSuite 下载软件提供了一个完美的下载程序。在 LCB2000/2 和 LCB2500/2 上的键的作用如下：

n 智能节源背光

仪器的智能背光的设计能确保仪器即使在很昏暗的条件下也能被清楚的看见。

n 一个非跳闸回路测试的选择

一个三线 15mA 非跳闸回路测试规定快速反映分辨率为 0.01 Ω，一个二线 15mA 非跳闸回路测试规定快速反映分辨率为 0.1 Ω。两个测试的不跳闸额定为 15mA 。

n 在线性接地测试中不需要中间线

这个特征很有用，能使仪器在没有中间线可利用的时候完成对三相Δ形连接的测试。

n 自动测试启动

当两只手都在使用探针进行测试的时候，根本没有空闲来用手来按测试按钮。 LCB2000/2 和 LCB2500/2 有一个电压探测测试启动功能，在探针连接到有电电路上，或者探测到都电压，仪表就会自动启动测试。

n 三相测试能力

相 - 相测试达到 440V ，相 - 不带电和相 - 地都能进行测试

n 提供了很多标准测试导线 LCB2000/2 和 LCB2500/2 带有连接标准插口的标准测试导线，并带有一个有探针和夹子的三线测试导线。这就使仪器能轻松连接各种各样的系统。 n 选择 RCD 类型

LCB2000/2 和 LCB2500/2 能简单的选择 RCD 类型

n 测试 RCD 编程

LCB2000/2 和 LCB2500/2 的 RCD 编程，是通过定义测试电流为 1000mA 来实现的。这个先进的功能使仪器的应用范围很广。

n 触电电压显示

LCB2000/2 和 LCB2500/2 会显示在 RCD 测试总的触电电压和回路阻抗

n RCD 自动排序测试

在完成 RCD 测试的时候需要一个测试序列号，很多时候 RCD 测试都会跳闸，这就需要我们每次都重启仪表。在很多时候，操作人员都是远离操作场地，这就需要他们不断的跑来跑去重设跳闸。 LCB2500/2 包含一个独特的 RCD 自动排序测试，使操作者不需要总是来重设跳闸，仪器会自动周期性的进行要做的测试和记录测试结果。

n RCD 斜坡测试— 显示实际跳闸电流

在很多情况下 RCD 测试实际跳闸电流都是很有用的。例如确定有害跳闸电流就很重要，不论 RCD 是否过度灵敏。 LCB2000/2 和 LCB2500/2 带有斜坡测试功能他能自动增加测试电流直到 RCD 跳闸。在这点上，显示的就是实际跳闸电流。

n 相位旋转显示

LCB2000/2 和 LCB2500/2 的 LCD 显示屏上带有一个特殊的相位旋转符号。当连接到一个三相供电电源上的时候，这个符号自动指出相位旋转顺序。

n 担保

LCB2000/2 和 LCB2500/2 的外部设计也很有特点，能保证仪器在各种条件中使用，例如，每天的操作，运输和储存。每个仪器都有三年的保修期。

回路RCD测试仪LCB2500/2000仪器规格

供电电压

仪器的工作供电电压为 110 - 440V, 50/60 Hz

供电电压

测量 : 25 - 500 V

固有精确度 : ±2% ±2 个数字

供电频率

测量 : 16 - 460 Hz

固有精确度 : ±0,1% ±1 个数字

电源

6 x 1,5 V 碱电池 LR6 类型 或者 1,5V 镍镉可充电电池。

保险丝

不可替代 2 x 7 A (SIBA70-065-63)

温度范围

操作 : -5oC 到 +40oC 到 90% RH

储存 : -25oC 到 +65oC 到 90% RH

电磁适应性

The LCB 2000/2500/2 series complies with IEC 61326-1

环境状况

操作范围 : -5 到 +40oC

操作湿度 : 90% RH 最大 40oC

存储温度范围 :

-25 到 +65oC

标准温度 :

+20oC

最高海拔 : 2000 m

防尘和防水保护 :

IP54

回路RCD测试仪LCB2500/2000物理规格

尺寸

重量 : 230 mm

宽度 : 114 mm V深度 : 62 mm V重量 920 g ( 包括电池 )
