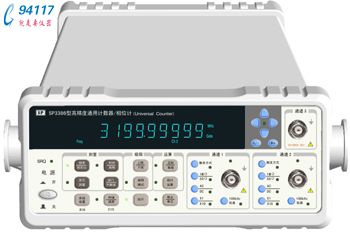

SP3386 系列高精度通用计数器 是我公司研制的一种高精度的测频测时仪器。它以高性能的 AVR 单片机为核心，进行功能控制、测量时序控制、数据处理和结果显示。采用倒数计数技术，实现全范围内的等精度测量。它除了具有频率、周期、时间间隔、脉宽、占空比、相位、计数等测量功能外，还有频率的多次平均、最大值、最小值、标准偏差、阿仑方差、最大偏差（最大值减最小值）、单次偏差（减预置值）和 PPM 的测量运算功能。仪器带有外触发 \ 外闸门功能，能够上升沿触发测量（时间测量时）和正闸门内测量频率（频率测量时）。机内钟频为 150MHz 。该机性能稳定，功能齐全，测量范围宽，灵敏度高，动态范围大，精度高，体积小，使用方便可靠。在工业生产、科研计量等领域有着广泛的用途，是传统电子计数器理想的更新换代产品。
主要特点：
 采用高性能 150MHz 钟频，测频分辨率每秒 9 位，测时分辨率 7ns 。
采用高性能 AVR 单片机、大规模集成电路和 CPLD 器件，仪器可靠性高。
通道 1 频率可达 150MHz 。
通道 3 频率测量最高可达 9GHz 。
能够测量单次时间间隔和单次脉冲宽度。
频率测量具有极限运算功能。
频率测量具有数学运算功能。
频率测量具有多次平均、最大值、最小值、最大偏差、单次绝对偏差、单次相对偏差（ PPM ）、标准偏差、阿仑方差统计运算功能。
时间间隔、脉宽、相位、占空比的测量具有固定闸门内的多次平均测量功能，能大大提高测量精度。
计数测量具有固定闸门内计数功能和手动操作计数功能。
计数器当前参数自动存储，关机不丢失。
计数器可存储 9 个测量状态。
RS232 通用串行接口和 Centronics 标准打印机接口为标准配置。
计数器配有 RS232 通用串行接口的软面板应用程序，能够用计算机直观进行测量控制和测量结果显示。
选配IEEE-488通用程控制接口。
仪器采用 VFD 显示，造型美观；体积小，操作舒适。
高精度通用计数器SP3386主要技术指标：
| 频率范围 |
通道 1 |
0.14mHz～150MHz |
| 通道 2U |
100MHz～1.5GHz （90 型） |
| 通道 3 |
100MHz～500MHz （ 05 型） |
|
100MHz～1.5GHz （ 15 型） |
|
100MHz～2.5GHz （ 25 型） |
| 100MHz～3GHz （ 30 型） |
|
100MHz～6GHz （ 60 型） |
|
1.5GMHz～9GHz （ 90 型） |
| 动态范围 |
30mVrms～1.5Vrms 正弦波 （0.14mHz～100MHz） |
| 测量精度 |
± 7 × 10-9 / 闸门 |
| 测频分辨率 |
9 位 / 秒 |
| 测周范围 |
20ns/10ns～7000s |
| 测时范围 |
20ns～7000s |
| 测时分辨率 |
7ns |
| 相位测量 |
输入信号频率范围 |
1Hz～10kHz |
| 输入信号幅度 |
≥2Vp-p |
| 测量范围 |
1～359 ° |
| 显示最低有效位（LSD） |
0.1 ° |
| 测量误差 |
± 3°± 信号噪声引起的误差 |
| 脉冲宽度测量 |
≥ 20ns/40ns ，周期 <100s |
| 占空比测量 |
1～99% ，周期 <100s |
| 计数测量 |
1 × 1012 |
| 耦合方式 |
通道 channel 1 、 2 AC ／ DC |
|
通道 channel 3 AC |
| 输入阻抗 |
1M Ω／ 45pF 或 50 Ω |
| 时基 |
5MHz 恒温晶振（≤± 1 × 10-8/d ） |
| 外形尺寸 |
255mm × 100mm × 370mm |
| 重量 |
3kg | |
