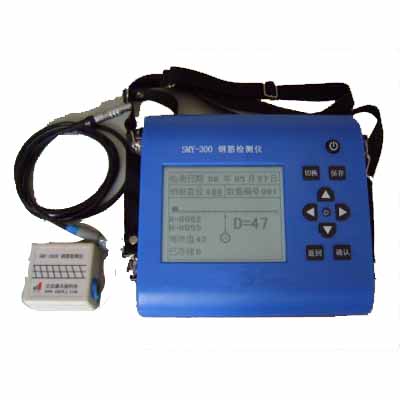

SMY-300B钢筋检测仪

国产 SMY-300B钢筋检测仪产品介绍：

SMY-300B钢筋检测仪(又名钢筋扫描仪)，是一种便携式无损钢筋保护层厚度检测仪器。可用于钢筋混凝土结构施工质量的检测。
能够在混凝土表面确定钢筋的位置、布筋情况，测量混凝土保护层厚度，此外也可对混凝土结构中的磁性体及导电体
的位置进行检测，如墙体内的电缆、水暖管道等,施工前的探测可以有效避免施工中对这些设施的损坏,减少意外的发生。
依据标准    产品符合《混凝土结构工程施工质量验收规范》  GB  50204-2002  对钢筋检测仪的要求。
SMY-300B钢筋检测仪主要功能

 ◆  检测混凝土结构中钢筋的位置及走向；
◆  检测钢筋的保护层厚度；
◆  探明结构中其它磁性物体的分布；
◆  探头自校正功能；
◆  检测数据的存储、查看、统计分析；
◆  数据传输功能。

    SMY-300B钢筋检测仪技术指标
◆  钢筋直径适应范围  ：Ф6mm～Ф32mm
钢筋直径常用档级为：Ф6  Ф8  Ф10  Ф12  Ф14  Ф16  Ф18  Ф20  Ф22  Ф25  Ф28  Ф32
◆  保护层厚度测量范围  ：7mm----------130mm
保护层厚度测量范围（单位：mm）
钢筋直径 6 8 10 12 14 16 18 20 22 25 28 32
最小值 9 9 10 10 12 12 12 12 14 14 14 15
最大值 70 80 90 90 100 100 100 100 110 110 120 120
◆  仪器最大允许误差（保护层厚度）：
                          仪器最大允许误差（保护层厚度  单位：mm）
最大允许误差
4-------60 ±1
61------80 ±2
81------120 ±4

◆  数据存储容量：3万个测点数据
◆  电池：6节5号碱性电池，供电时间大于30小时
◆  仪器体积：190mm×183mm×84mm              探头体积：58mm×56mm×28mm
◆  仪器重量：400g                                                探头重量：100g

SMY-300B钢筋检测仪检测方法

1、 选择测区：尽量选择表面比较平整的区域，以便提高检测精度，如果表面过于粗糙，要在检测前清理平整。
2、 钢筋定位：探头位于钢筋正上方时信号值最强如图-1，在扫描过程中听到仪器报警声后往回移动探头，当R值
和H值近似相等的时候，探头的正下方即为钢筋。
3、 探明钢筋分布：  分别在相互平行的两组测线上（A和B；C和D）进行扫描确定钢筋的位置，将对应的两点连
线；即可确定该测区的钢筋分布；如图-2所示。
4、 测量保护层厚度：将探头置于两根钢筋中间且平行与被测钢筋沿图-3的E或F测线移动探头，即可测出相应测
线下钢筋的保护层厚度。
