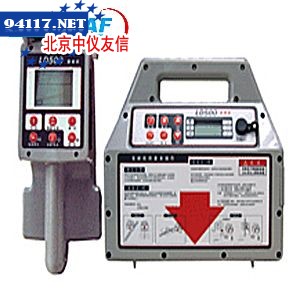

LD500 数字管线仪





LD500是雷迪公司集多年成功经验为中国客户量身定制的一款数字管线探测仪，该仪器采用了先进的智能数字电路，抗干扰能力和定位精确度都得到了极大的提高。发射机自动阻抗匹配，无线电频率自动搜索、外置感应式夹钳线圈以及管线横断面测绘等功能都具有革命性的创新。LD500以其合理的频率设置、轻便节电的特点，使您的探测变得简单、轻松、快捷。

最新推出:

  ● LD500GPS－－配备GPS链接端口，可标明探测点的位置坐标
  ● LD500F－－可连接A字架，实现电缆故障查找功能
  ● LD500P－－可绘制记录管线横断面图


主要特点

◇    具有最佳的感应激发效果，管线探测更便捷
◇    方便而高效的夹钳线圈法，无需夹住管线就可实现信号耦合，可以替代直连方法
◇    无线电模式具有自动搜索最佳频率信号功能
◇    独有的管线横断面测绘功能，自动绘制横断面磁场曲线图
◇    最小收发距仅5米，适用于任何复杂条件下的管线探测
◇    探测能力超群，最大探测深度可达10米
◇    采用四种最高效的探测频率配置，适用于各种条件的管线
◇    接收机采用全数字信号处理，自动滤除干扰信号
◇    一键自动增益，接收信号强度始终保持在最佳水平，
◇    具有精确的峰值定位法和谷值定位法
◇    除具有高精度的直读测深法外，还有多种精确测深法
◇    具有管线电流测量功能
◇    具有透视眼功能，能够敏锐感知管道的阻抗变化，对管线分支点、弯头和接头等的反应特别灵敏，非常适合盲测管线
◇    便携式探杆可用于空间狭窄及不安全环境，大大拓展了探测范围
◇    可存储400个管线点的深度数据，并可下载到PC机
◇    接收机可单独使用，能够接收50Hz电力信号、无线电信号或CPS等三种无源信号
◇    节电性能极好，最大程度地节约探测成本
◇    设备及其轻便，适用于长时间野外作业

发射机有源信号施加方法

◇感应法：
可选频率38KHz，80KHz，9.5KHz
感应激发效果极为出色，用于常规探测

◇夹钳线圈法：标准配置38KHz夹钳线圈

◇直连法：可选频率38KHz，80KHz ,9.5KHz，512Hz，38KHz+9.5KHz双频信号

功能

管线水平定位方法

　　接收机采用全数字信号处理，能够自动滤除干扰信号，接收信号稳定，能够实现管线的精确定位和定深。具有一键自动增益到最佳信号水平功能，非常便于管线探测。

峰值法
　　采用双水平差分线圈，接收管线水平磁场的垂向差值信号。峰值法不仅能够消除及抑制地表和浅层磁场干扰，而且能够突出管线磁场信号。峰值法抗干扰能力强，定位精度高，用于存在干扰磁场的城市复杂条件的经常性探测工作。

谷值法
　　采用垂直线圈接收管线垂直磁场信号。具有定位箭头指示管线方向，和防止误测功能，显示直观。用于环境干扰小、接收灵敏度低的环境。一般用于管线的快速追综。

管线深度测量方法

直读深度法：
　　用于在简单条件下测量管线深度。具有两种直读深度量程：
　　0-5米量程：   定深精度高，可用于直连法、感应法和夹钳线圈感应法。
　　可在电缆末端或接头位置进行精确定深
　　0-10米量程：用于深部管线的深度测量。仅用于直连法。
　　可在金属干扰物（护栏或者篱笆）附近进行稳定的深度测量

45o 角测深法：又称三角法测深，用于无干扰条件下的管线测深。

标准配置

发射机一台
接收机一台
38KHz夹钳线圈一个
直连线一根
接地钎一个
操作手册一本
仪器包一个


可选附件

10W大功率发射机
电缆识别智能听诊器
便携式探杆
非金属管道示踪线
非金属管道探棒
