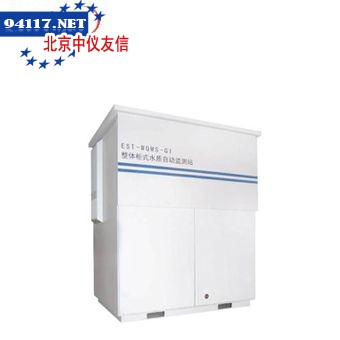

EST-WQMS-G1整体柜式水质自动监测站

概述
    整体柜式水质自动监测站是以现场水质监测为目的来开发的多参数、智能化的水质分析仪。可同时实现多个水质指标的实时测量、显示、存储和传输。仪器本身集成了数据采集装置、工业控制计算机和通讯传输设备，能够实现水质的长期在线监测和数据的无/有线远程传输，是环境监测、总量控制、事故预警和地表/地下水资源监测的最佳选择。

系统构成
    ● 集成控制模块：基于本公司的CAN总线和智能组件专利技术，完成各种复杂任务及功能；
    ● 分析单元：由模块化水质自动分析仪器组成，可根据用户需求定制；
    ● 主控通讯模块：可实现历史数据查询、实时数据调取与自动上传、报表分析、报警管理、一点多传等功能；
    ● 采配水模块：针对不同的地形、气候、水位变化及水质情况提出相应解决措施，能够自动连续地与整个系统同步工作，向系统提供真实水样；
    ● 超标留样模块：可自动与分析仪联动，操作简便，具有低温保存功能。


系统优势
    模块化分析单元
    ● 本自动监测站由中央主控模块负责系统的总体流程控制、数据综合处理与显示以及通讯功能。
    ● 中央主控模块向各功能模块下达任务指令，由各功能模块执行计量进样、样品消解和检测分析的功能。
    ● 每个功能模块中各自内嵌有一个或多个独立的微处理器，能够独立执行模块级的复杂控制和数据采集、处理功能。
    ● 几个功能模块的组合可以实现不同的水质分析仪的功能，可以根据现场的水质特点、检测精度和成本要求，定制性价比最高的水质在线检测仪器。


通讯模块
    ● 数据采集和控制；大容量存储器；数据浏览和打印；
    ● GPRS无线通讯；ADSL有线网络；光纤；RS232数字接口


采配水模块
    ● 一级过滤去除尺寸较大的杂物,旋流沉沙器去除泥沙颗粒,二级过滤和三级细过滤去除悬浮物等细小杂质,保证测量值的准确；
    ● 反冲洗自动维护,减少堵塞,自动除藻,保证系统每次取样的代表性。


超标留样
    ● 实现超标废水的实验室分析和超标排放事实的确认，为后续环保执法等提供依据；
    ● 具有手动/自动操作切换功能，自动可与分析仪联动，操作简便；
    ● 实现留样废水与超标废水的同时性和一致性；
    ● 低温4℃保存超标水样功能。


监测项目
    ● 有机污染物：COD、高锰酸盐指数；
    ● 营养盐污染：氨氮、总磷、总氮；
    ● 毒性指标：氰化物、重金属系列；
    ● 常规五参数：溶解氧、电导率、温度、酸碱度和浊度。


视频监控
    ● 监控非法侵入；
    ● 实时监控各功能模块的运作，有利于实现远程判断维护。


主机参数

尺寸	1.8×1.2×2.2 m³	电压	220V
重量	1400 kg	功率	1.5kW
通讯接口	RS232/4～20mA	绝缘阻抗	20MΩ以上
环境温度	10℃～40℃	维护周期	30天
环境湿度	65±20％RH	平均无故障运行时间	720小时/次

监测项参数

监测指标	量程（mg/L）	最低检出限	重现性	零点漂移	量程漂移	相对误差
COD	5-10000	5mg/L	≤±10%	≤±5%	≤±5%	≤±10%
氨氮	0.05-1000	0.05 mg/L	≤±5%	≤±5%	≤±5%	≤±5%
总磷	0.02～50	0.02mg/L	≤±10%	≤±5%	≤±5%	≤±5%
六价铬	0～1.0	0.002mg/L	≤±2%	≤±2%	≤±5%	≤±5%
温度（℃）	0.0～60.0	0℃	≤±2%	≤±5%	≤±5%	±0.5℃
酸碱度	0～14.00	---------	≤±2%	≤±5%	≤±5%	≤±0.20
溶解氧	0～20.00	0	≤±2%	≤±5%	≤±5%	≤±2%
电导率（mS/cm）	0～20000	0	≤±2%	≤±5%	≤±5%	≤±2 %
浊度（FNU）	0～2000	0	≤±2%	≤±5%	≤±5%	≤±1%
