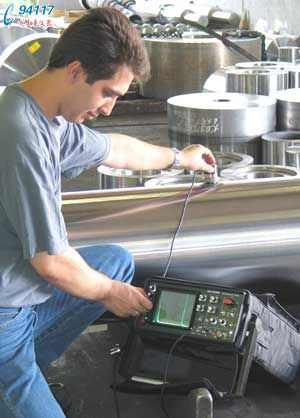

德国卡尔德意志 模拟式超声波探伤仪ECHOGRAPH1055B显示系统
显示类型 阴极射线管CRT D14
显示大小 120x109
删格 100 x 80
刻度分布粗：10个区域（水平方向和垂直方向） 细：5个区域水平方向和垂直方向)
电压加速度 14kV
5种测量范围
5种测量范围 10 - 100mm; 50 - 500mm; 0,1 - 1m; 0,2 - 2m und 1m - 10m
声速 <3000 bis >7000 m/s
脉冲延迟 0 – 400 mm
线性时间轴 <1 %的显示器宽度
脉冲频率 200Hz-770Hz; 100Hz-380Hz; 36Hz-140Hz und 24Hz-90Hz
触发内部和外部
HF显示无
调整 全波
德国卡尔德意志 模拟式超声波探伤仪ECHOGRAPH1055B发射器
发射器数量 2，由FREQ开关
功率发射 MID和 LOW
发射器分辨率 HIGH
发射脉冲形状单向（负）针状脉冲
发射性质 发射功率: V50 =270 V, tr = 22ns, td = 258 ns
发射脉冲电压 50V 发射分辨率: V50 =56 V, tr = 8nc, td = 92 ns
脉冲上升时间 tr 误差 ± 15%
脉冲长度 td
频谱见：补充资料根据 prEN 12668-1 effective output i有效输出阻抗
发射器阻尼 60 Ohm，360 Ohm 和可变10-1 k Ohm
放大器和衰减器
频率范围数量 2 (低频和高频范围)
名义的频率范围 (-3dB) 低频 0.75 – 2 MHz
高频2 – 9 MHz
性质低频: fo = 1,2 MHz +/- 10% , deltaf =1,25 MHz +/-10% 高频: fo = 4,2 MHz +/- 10% , deltaf = 7 MHz +/-10%
瞬时分辨率 tA1 = <150 nsec +/-10% at 6 MHz tA2 = <150 nsec +/-10% at 6 MHz
最大输入灵敏度140 μVS0 für 100% 屏高
最小输入电压低频范围: 35 μVss
10% 屏高高频范围: 50 μVss
接受器动力 107 dB (0,75 – 2 MHz) / 104 dB (2 – 9 MHz)
相等的输入阻抗 c.f. 附录
相等的噪音级别低频范围: 30% 满屏高度 100 dB 高频范围: 25% 满屏高度 100 dB
垂直显示的线性比1d B更好
发射脉冲后的停滞时间发射器“电源”lf 范围: < 6.0 μs
发射器hf 范围: < 2,0 μs
发射器“分辨率”hf范围: < 1.0 μs
可调节衰减器 100 d B 2*30 d B步进调节和20*2 d B步进调节
4固定步进调节 1d B，6d B，12d B，20d B. 串音衰减 77 d B 在EN12668 中
erstellt von Pt/ku gültig ab 11.Oktober 1999 Seite 1 von 6 1055B_techdat_b.xls
技术资料ECHOGRAPH 1055 B (定货号. 1055.102)
德国卡尔德意志 模拟式超声波探伤仪ECHOGRAPH1055B监视闸门
监视闸门数量 1
反应时间根据脉冲频率, 最大770Hz
操作模式 正常或反向
调整范围 闸门启动: 0 – 5 m Stahl
闸门宽度: 15 mm – 2 m Stahl 统统计降噪 0 - 16 内部选择
输出 ( D-bush)
缺陷信号，延长的 TTL信号（5V），高:活动，15 m A 反应精度：+/-2%满屏开关滞后：<2%满屏持续时间：200ms+/-20%
缺陷信号 TTL信号（5V），高:活动，15m A,10usec 长反应精度：+/-2%满屏开关滞后：<2%满屏
耳机输出 5V,2.5k Hz,输出阻抗，1.5kOhm 其他资料见缺陷信号，延长
触发输出 TTL 信号（5V），15m A
触发输入 TTL 输入（5V）
US信号/HF 同轴，ZA=50 Ohm
US信号，整流同轴，ZA=50 Ohm
电源
电源 1808.301 90-265VAC, 47-63Hz, 输出电源：24VDC 允许湿度：0—95%
充电器用1884.002
电池充电时间在低电压前5—10分钟报警
LED黄灯闪烁（电池电量低于14V+/-0.2V） 约10小时
自动关机 电池电压低于12V+/-0.2V
电压变化的稳定性 <+/-1% 屏高和<+/-0.5% 屏宽（电压的变化在允许的范围内）
允许的环境条件
温度 -10 bis +50° C
灰尘和湿度保护等级 IP40
外观资料
大小 (h x w x d ) 280 x 132 x 425 无手柄
前面板 (h x w ) 120 x 270 mm
重量 6,0 kg (无) 8,2 kg (有)
探头连接 Lemo 1
输出连接监视器: D-bush (25p) with 10 bushes 2 Koax plugs 电源连接：3针插头 T& B
补充资料， 根据pr EN 12668
模拟式超声波探伤仪ECHOGRAPH1055B
