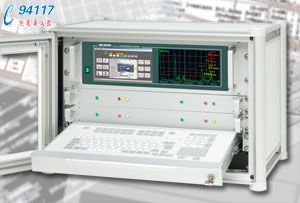

| 超声波电子探伤仪ECHOGRAPH1093适用于小型设备检测的多通道超声波电子探伤仪 |
 |
|
超声波电子探伤仪ECHOGRAPH 1093 是通过标准化模型建造, 但又相对灵活. 它带有多条可拆分的测试通道, 因此它可以完成很多简单的工作, 比如: 纵伤缺陷检测, 横伤缺陷检测, 管件夹层检测. |
| |
通过一个插入模型, 设备可以使最多8个通道各自独立进行测试分析.
一个工业PC将对整个系统进行监视, 并对数据进行加工处理.
通过ECHOGRAPH 1093 设备背面的接口, 可以连接更多的其它设备. |
 |
| |
|
设备的操作和我们在PC电脑里用的很相似, 带有方便的菜单界面, 窗口, 功能按钮, 下拉菜单等等.
每个检测通道都能单独的完成一个独立的检测任务. |
 | |
| |
|
 标准-构件 |
|
 |
ECHOGRAPH 1093 UAR
US-显示器 和 运算器
在UAR-插件前面有显示器, 带有控制菜单(左)和A-图-显示(右).
在反面有不同的接口和电源控制器, 他们是用来连接各个检测通道的. |
| |
|
 |
ECHOGRAPH 1093 UMP
US-模型 用于平行操作
US模型的操作和显示器的二极管都被安装在插入件的前部, 它们是用于光的控制.
在UMP超声设备的反面有很多接口, 用于连接其它PC机和检测端口. |
| |
|
 |
ECHOGRAPH 1093 TMT
带触摸屏的键盘
设备上系统数据的直接输入可以通过带触摸屏的固定键盘来完成. | |
|
| 系统环境的适应性调整 |
|
| 为了更好的适应不同环境下的测试, 连接端口和控制信号要多相应的调整. |
| |
| 其它... |
|
 |
每个通道都带有多路复用器 |
|
在A-图颜色设置可以根据需要选择 |
|
稳定的波能曲线 |
|
对每个检测通道的脉冲频率小于3000Hz |
|
触发器: 随机, 全面, 外部(输入/输出) 和 第一回波即第一全部回波. | |
|
对于每个显示器盲区的防干扰统计 |
|
外部显示屏(可选) |
|
根据DAC-方法做的错误报告 |
|
适合标准 DIN EN 12668-1 | | |
| |
| |
