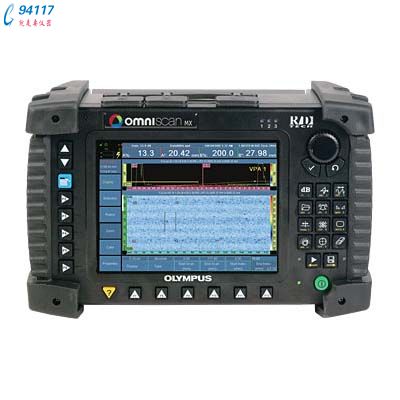

OmniScan MX UT超声波探伤仪美国泛美 OmniScan MX UT超声波探伤仪

ZX21

订货号：ZY291629 品牌：美国泛美产地：美国市场价：折扣价：发货周期：现货或5天内

加入收藏

打印产品信息

产品评价

加入对比

分享到：分享仪器

本月特价

热卖产品

货到付款

现场演示

延长保修

终身维修

产品描述技术方案相关仪器最新上架商品咨询使用评价

OmniScan MX UT超声波探伤仪衍射时差法（TOFD）是一种使用两个探头以一发一收模式进行检测的技术。TOFD探测并记录来自缺陷端部的衍射信号，从而进行缺陷探测和缺陷定量。TOFD数据显示在灰度图象B扫描视图中。TOFD检测方法符合ASME‑2235规范，覆盖范围宽，且对缺陷进行定量时无需考虑波幅。

单线扫查，进行全体积检测。进行设置时，无需考虑焊缝结构。对于各种缺陷都非常灵敏，且不受缺陷方向影响。 衍射时差（TOFD）和脉冲回波检测

尽管TOFD是一种非常强大有效的检测技术，但由于两个检测盲区的存在，其覆盖范围又有局限性。两个盲区的位置在近表面和底面。

OmniScan® UT的检测可同时使用TOFD与常规脉冲回波方法。脉冲回波法可以覆盖盲区，从而弥补了TOFD的不足之处。

TOFD检测。 45º脉冲回波法，用于从焊缝两侧对焊冠进行检测。 60º脉冲回波法，用于从焊缝两侧对焊根进行检测。 零度检测（腐蚀和复合材料）

零度检测测量从工件反射到闸门中的超声回波的传播时间和波幅，以便对缺陷进行探测和测量。 C扫描成像带有C扫描后处理的完整A扫描记录

OmniScan MX UT超声波探伤仪超声软件

OmniScan MX UT超声波探伤仪全功能C扫描

监控每个闸门中的波幅、峰值位置、穿出闸门阈值位置和厚度。自动闸门与前面的闸门同步，从而得到更大的厚度动态范围。 A扫描数据存储和C扫描后处理功能。可选IF闸门，用于界面跟踪同步、测量闸门，或TCG/DAC曲线。射频信号上的正闸门或负闸门（闸门间彼此独立）。 8路可被完全配置的报警，用于单闸门或多闸门中的事件；滤波器，可设定单通道或多通道的事件次数。用户可定制彩色调色板，用于波幅和厚度C扫描。颜色可调，彩色调色板有256种颜色。双轴机械编码功能，数据采集和机械扫查同步。可选数据库，便于用户在个人计算机上处理A扫描和（或）C扫描。 OmniScan MX UT超声波探伤仪全功能B扫描 便于判读的被检工件横截面视图。锅炉、管道、储物容器的腐蚀图像的清晰显示。采集到的厚度值一目了然。编码TOFD功能，用于无需考虑波幅因素的缺陷定量。 OmniScan MX UT超声波探伤仪全功能A扫描

A扫描显示的颜色可选。抑制模式。无填充模式。峰值锁定模式（始终保持闸门A中带有最大波幅的信号）。闸门阈值穿出（超过闸门阈值的那部分曲线的颜色改变）。 60 Hz的A扫描刷新率，带有包络覆盖和闸门内峰值。 OmniScan MX UT超声波探伤仪逐步校准向导

所有的校准过程均根据逐步向导进行。

声速校准楔块延迟校准 TOFD校准 TCG校准编码器校准 TOFD选项

B扫描编码数据成像和储存灰色调调色板，亮度和对比度可调 100 MHz A扫描数字化 TOFD在线和离线校准向导双曲线指针和TOFD定量读数直通波的再次同步

超声模块技术规格

外型尺寸（宽 x 高 x 厚）	244毫米 x 182毫米 x 57毫米（9.6英寸 x 7.1英寸 x 2.1英寸）
重量	1公斤（2.2磅）
接口	LEMO® 00（2个、4个、8个）
脉冲发生器
脉冲发生器数量	2个、4个、8个
脉冲输出	50 V、100 V、200 V、300 V ±10 % （脉冲宽度可变）
脉冲宽度	30 ns～1000 ns±10 %可调，分辨率为2.5 ns
下降时间	小于7 ns
脉冲形状	负方波
输出阻抗	小于7 Ω
接收器
接收器数量	2个、4个、8个
接收器增益范围	0 dB～100 dB，步距为0.1 dB
最大输入信号	20 Vp-p（满屏的128%）
最小灵敏度	200 µVp-p（满屏的128%）
输入端噪音当量	160 µVp-p（26 µV RMS）（128%）
输入阻抗	50 Ω
输入滤波器（100%带宽）	中心频率：1 MHz（1.5 MHz），中心频率：2 MHz（2.25 MHz），中心频率：5 MHz（4 MHz），中心频率：10 MHz（12 MHz），中心频率：15 MHz，中心频率：20 MHz； 0.25 MHz～2.5 MHz，2 MHz～25 MHz BB
系统带宽	0.25 MHz～32 MHz（-3dB）
检波	全波、正半波、负半波
模式	PE（脉冲回波法）、PC（一发一收法）、TT（穿透法）。在PC模式下，脉冲发生器的最多数量为通道数量的一半。
平滑	数字式
DAC
点数	16
DAC范围	高达40 dB
最大增益斜率	20 dB/µs
数据采集
A扫描采集频率	每秒6000个A扫描（512点A扫描）
最大脉冲速率	单通道12 kHz（C扫描）
数据处理
实时平均次数	2、4、8、16
闸门
数量	3个闸门：I（同步），A和B（测量）
同步	闸门I、A、B相对于主脉冲；闸门A和B相对于闸门I（后同步）
数据存储
A扫描记录（TOFD）	每秒6000个A扫描（512点A扫描）（每秒3 MB传输率）
C扫描类型数据记录	12000（A1、A2、A3、T1、T2、T3）（3个闸门） 12 kHz （低频，用于腐蚀成像）
数据显示
刷新率	60 Hz
数据同步
时间同步	1 Hz～12 kHz
编码器同步	单轴或双轴，分成1～65536步
报警器
数量	3个
条件	闸门的任意逻辑组合
信号	闸门A或B的波幅或TOF

单轴编码B扫描检测

介绍OmniScan双通道UT B扫描腐蚀成像成套功能。

该成套功能包括OmniScan MX UT、手动远程扫查B扫描位置编码器、TomoView Lite软件、双晶UT探头。该成套功能可满足B扫描检测的需要：在钢铁结构、平板、管道等材料上进行抽点检测和单线扫查。

远程扫查、B扫描位置编码器

OmniScan MX UT（双通道）

TomoView Lite，用于后处理
