超声波探伤仪的概括

超声波探伤仪是一种便携式工业无损检测仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷

(裂纹、疏松、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。

超声波探伤仪的仪器原理

超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。超声检测方法通常有穿透法、脉冲反射法、串列法等。

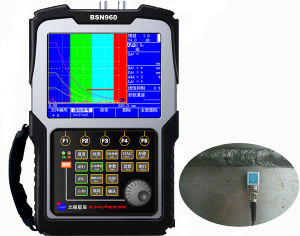

数字式超声波探伤仪

反射界面离探测表面的距离，幅度则可以反映出介质的大小、对比差别程度等特性），超声波探伤仪从而判断出该被测物体是否有异常。在这个过程中就涉及到很多方面的内容，包括超声波的产生、接收、信号转换和处理等。其中产生超声波的方法是通过电路产生激励电信号传给具有压电效应的晶体（比如石英、硫酸锂等），使其振动从而产生超声波；而接收反射回来的超声波的时候，这个压电晶体又会受到反射回来的声波的压力而产生电信号并传送给信号处理电路进行一系列的处理，超声波探伤仪最后形成图像供人们观察判断。

图像处理

（也就是将得到的信号转换成什么形式的图像）的种类又可以分为A型显示、M型显示、B型显示、C型显示、F型显示等。其中A型显示是将接收到的超声信号处理成波形图像，根据波形的形状可以看出被测物体里面是否有异常和缺陷在那里、有多大等，超声波探伤仪主要用于工业检测；M型显示是将一条经过辉度处理的探测信息按时间顺序展开形成一维的"空间多点运动时序图"，适于观察内部处于运动状态的物体，超声波探伤仪如运动的脏器、动脉血管等；B型显示是将并排很多条经过辉度处理的探测信息组合成的二维的、反映出被测物体内部断层切面的"解剖图像"（医院里使用的B超就是用这种原理做出来的），超声波探伤仪适于观察内部处于静态的物体；而C型显示、F型显示现在用得比较少。超声波探伤仪检测不但可以做到非常准确，而且相对其他检测方法来说更为方便、快捷，也不会对检测对象和操作者产生危害，所以受到了人们越来越普遍的欢迎，有着非常广阔的发展前景。

超声波探伤仪的仪器特点

• 检测速度快

     数字式超声波探伤仪一般都可自动检测、计算、记录，有些还能自动进行深度补偿和自动设置灵敏度，因此检测速度快、效率高。

• 检测精度高

数字式超声波探伤仪对模拟信号进行高速数据采集、量化、计算和判别，其检测精度可高于传统仪器检测结果。

记录和档案检测，数字式超声波探伤仪可以提供检测记录直至缺陷图像。

• 可靠性高稳定性好

数字式超声波探伤仪可全面、客观地采集和存储数据，并对采集到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，还可通过模式识别对工件质量进行分级，减少了人为因素的影响，提高了检索的可靠性和稳定性。可以实现的功能主要有：

a. 自动校准：自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；

b. 自动显示缺陷回波位置如：深度d、水平p、距离s、波幅、当量dB、孔径ф值；

c. 自由切换标尺；

d. 自动录制探伤过程并可以进行动态回放；

e. 自动增益、回波包络、峰值记忆功能；

f. 探伤参数可自动测试或预置；

g. 数字抑制，不影响增益和线性；

h. 多个独立探伤通道，可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；

i. 可自由存储、回放波形及数据；

j. DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；

k. 自由输入各行业标准；

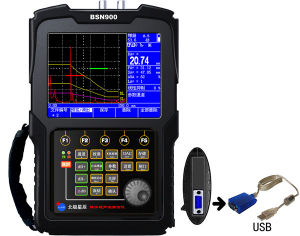

l. 与计算机通讯,实现计算机数据管理,并可导出Excel格式、A4纸张的探伤报告；

m. 实时时钟记录:实时探伤日期、时间的跟踪记录，并存储；

n. 增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；

所述以上功能都是模拟超声探伤仪无法实现的。

超声波探伤仪的检测方法

1、脉冲反射法　　

超声波探头发射脉冲波到被检试件内，依据反射波的状况来检测试件缺陷的办法，称为脉冲反射法。脉冲反射法包括缺陷回波法、底波高度法和屡次底波法。

2、穿透法　　

穿透法是根据脉冲波或连续波穿透试件之后的能质变化来判别缺陷状况的一种办法。穿透法常采用两个探头，一收一发，分别放置在试件的两侧停止探测。　　

3、共振法　　

若声波在被检工件内传播，当试件的厚度为超声波的半波长的整数倍时，将惹起共振，仪器显现出共振频率。当试件内存在缺陷或工件厚度发作变化时，将改动试件的共振频率。根据试件的共振频率特性来判别缺陷状况和工件厚度变化状况的方法称为共振法。共振法常用于试件测厚，锻件与铸件超声波探伤仪的探伤原理。

超声波探伤仪的技术参数

扫描范围：  0～10000mm钢纵波
工作频率：  0.2MHz～20MHz
垂直线性误差：  ≤3%
水平线性误差：  ≤0.1%
灵敏度余量：  ＞62dB（深200mmΦ2平底孔）
分辨力：  ＞42dB（5N14）
动态范围：  ≥32dB
噪声电平：  ＜8%
硬采样频率：  150MHz
重复发射频率：  100~1000HZ
声速范围：  100～20000（m/s）
工作方式：  单晶探伤、双晶探伤、穿透探伤
数字抑制：（0～80）%，不影响线性与增益
工作时间：  连续工作7小时以上（锂电池）
环境温度：（-20～70）℃（参考值）
相对湿度：（20～95）% RH
外型尺寸：  210×150×45（mm）
